帶通濾光片

帶通濾光片(Bandpass Filter) 與截止濾光片(Cutoff Filter) 往往指的是同一類產品，比如說短波截止濾光片(Short Wave Cutoff Filter) 與長波通濾光片(Long Wave Pass Filter) 是同一產品但說法不同而已。同樣地，長波截止濾光片與短波通濾光片指的也是同一種產品。我們習慣上，更常用長波通(LP) 和短波通(SP) 來區分。

如果想獲取某一波長範圍的光( 比如說可見光範圍), 除了找到專用的濾光片以外，我們也可以用兩塊濾光片來實現：一塊長波通濾光片/ 短波截止濾光片( 如380nm 以上通過/380nm 以下截止) 和一塊短波通濾光片/ 長波截止濾光片( 如780nm 以下通過/780nm 以上截止)，可參考下圖：

日本SIGMA KOKI短波通濾光片

透過短波長一側的光線，遮斷長波長一側的光線的波長（顏色）分離用濾光片。可以用於生物影像或流式細胞儀。

·這是一款性能優良的濾光片，在不通光的波段，遮光性能達OD5。同時，在透過波段，其透過率超過90％。
·采用了多層電介質膜，其本身幾乎沒有光吸收。

注意

在0°入射角度之外使用時，透過率的波長變化特性可能會改變。（一般入射角度越大，波長特性向較短波長方向移動。）

日本SIGMA KOKI短波通濾光片功能說明圖

日本SIGMA KOKI短波通濾光片外形圖

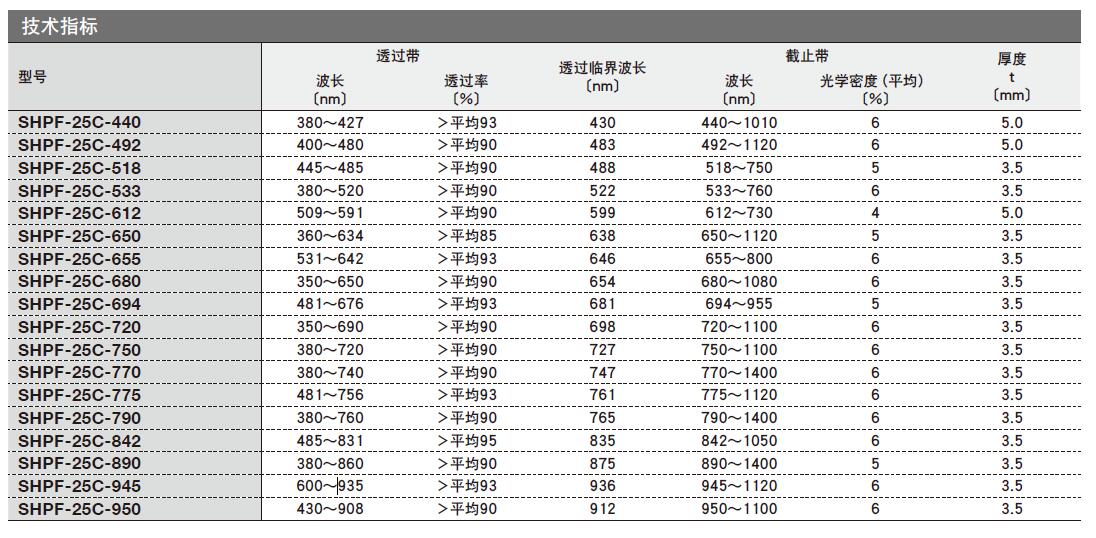

日本SIGMA KOKI短波通濾光片技術指標

透過率波長特性（參考數據）

日本SIGMA KOKI長波通濾光片

透過長波長一側的光線，遮斷短波長一側的光線的波長（顏色）分離用濾光片。可以用於生物影像或流式細胞儀。

·這是一款性能優良的濾光片，在不通光的波段，遮光性能達ODS。同時，在透過波段，其透過率超過90%。
·采用了多層電介質膜，其本身幾乎沒有光吸

注意

在0°入射角度之外使用時，透過率的波長變化特性可能會改變。（一般入射角度越大，波長特性向較短波長防汛移動）

日本SIGMA KOKI長波通濾光片功能說明圖

日本SIGMA KOKI長波通濾光片外形圖

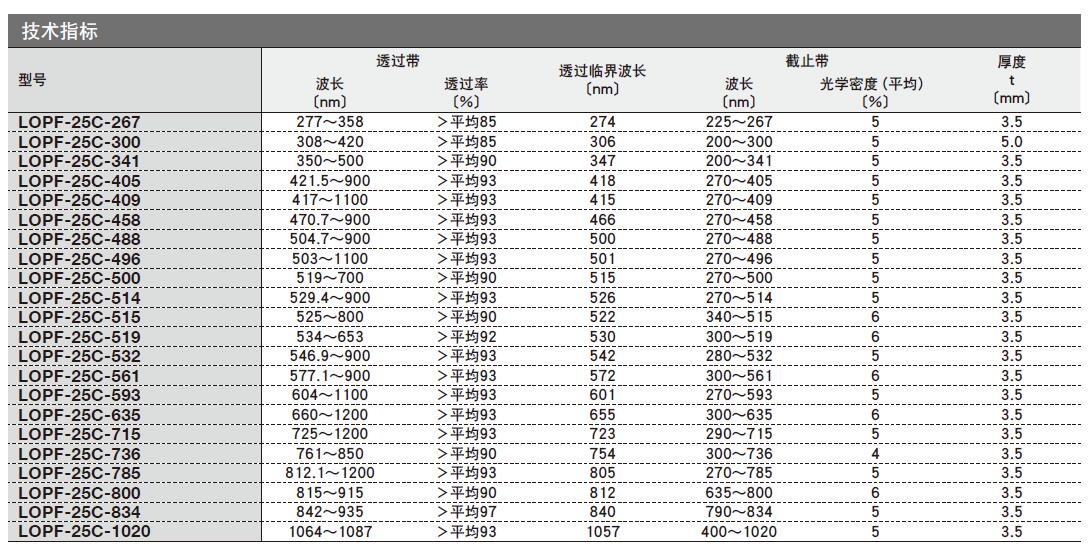

日本SIGMA KOKI長波通濾光片技術指標

美國Semrock帶通濾光片

美國Semrock 可提供多種帶通濾光片，BrightLine® 係列是性價比較高的帶通濾光片，主要分為長波/ 短波通濾光片、單帶通濾光片、多帶通濾光片等。

1. Semrock長波通/短波通濾光片

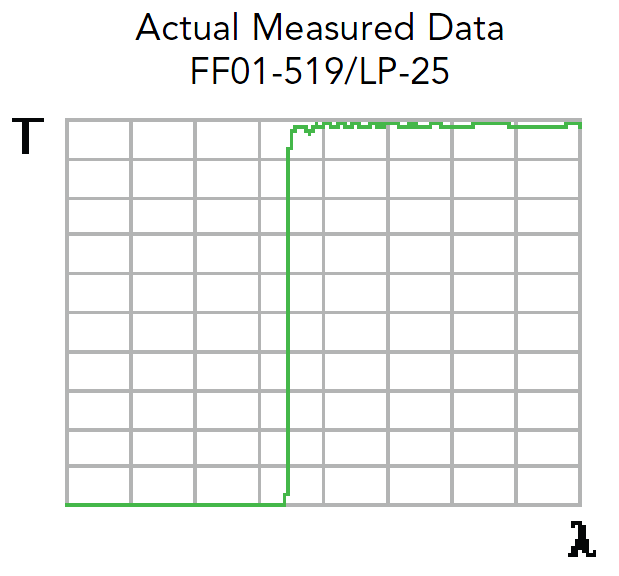

曲線圖例：

Semrock長波通/短波通濾光片選型表(Semrock)：

2. Semrock單帶通濾光片：

Semrock 對帶通濾光片的定義很嚴格，它在半波全寬(Full Width at Half Maximum，FWHM) 的基礎上提出了“保證*小帶寬”(Guaranteed Minimum Bandwidth，GMBW) 的概念，並把它用於產品型號的命名中。 FWHM GMBW+0.01× 中心波長，關於GMBW 的說明，請參照右圖：

Semrock單帶通濾光片命名規則：
FF01-中心波長-保證*小帶寬-尺寸(直徑或長×寬)

Semrock單帶通濾光片選型表：

3. Semrock多帶通濾光片：
