SCS1000大麵積太陽能電池量子效率測試係統

SCS1000 是www.91光*新研發的高性能，高自動化的光譜響應度/ 量子效率測試係統，適用於各種材料的太陽能電池，光電探測器的光電測試。適合高校，研究所和企業的研發及生產品質管理使用。相比其他產品，該係統自動化程度大幅提升，一鍵式啟動，放置樣品後，其他所有操作流程都可以在軟件中實現自動控製，包括不同測試模式軟件自動切換，大幅提升測試效率。係統采用一體化設計，體積小，不占用光學平台等空間，且自帶移動滾輪，可以輕鬆實現平地位置隨意移動。
產品谘詢
資料下載
產品概述
SCS1000大麵積太陽能電池量子效率測試係統

SCS1000 是www.91光*新研發的高性能，高自動化的光譜響應度/ 量子效率測試係統，適用於各種材料的太陽能電池，光電探測器的光電測試。適合高校，研究所和企業的研發及生產品質管理使用。相比其他產品，該係統自動化程度大幅提升，一鍵式啟動，放置樣品後，其他所有操作流程都可以在軟件中實現自動控製，包括不同測試模式軟件自動切換，大幅提升測試效率。係統采用一體化設計，體積小，不占用光學平台等空間，且自帶移動滾輪，可以輕鬆實現平地位置隨意移動。
主要功能：
■ 光譜響應度（Spectral Responsivity，SR）
■ 外量子效率（External Quantum Efficiency，EQE）
■ 光子電子轉換效率（Incident Photon-to-Electron Conversion Efficiency，IPCE）
■ 內量子效率（Internal Quantum Efficiency，IQE）
■ 反射率（Reflectance，R）
■ 透射率（Transmittance，T）
■ 線性動態範圍（Linear Dynamic Ranges）
■ 積分短路電流密度（Integrated JSC）
■ 光束誘導電流（Light Beam Induced Current，LBIC）
■ 量子效率製圖（QE Mapping）
■ 反射率製圖（Reflectance Mapping）
■ 光束誘導電流製圖（LBIC Mapping）
係統特點
■ 高度自動化測試流程
■ 符合IEC 60904-8國際標準
■ 測量結果重複性高
■ 係統*小光斑直徑可小於1mm
■ 高穩定性高強度光源
■ 光路監控設計
■ 快速導入參數功能
■ 儀器尺寸：800mmX900mmX1400mm
SCS1000量子效率測試係統適用範圍
適用於各種材料太陽能電池的測試 ：
單晶矽、多晶矽、非晶矽、染料敏化電池、量子點電池、 有機太陽能電池、聚合物太陽能電池、鈣鈦礦太陽能電池等。
適用於多種結構太陽能電池的測試 ：
單結、多結、PERC/HIT/IBC 等結構、高聚光類型、薄膜與正反結構等。
高穩定性光源，係統重複性好
光源穩定性是影響係統測試結果重複性的重要因素，針對不同光譜響應範圍的光電器件測試，係統提供了高穩定性的氙燈、溴鎢燈探測光源，穩定性高於 99%，確保測量結果的高重複性和準確性。
專業光學設計
全反射光路設計，優化光斑質量。寬光譜範圍的光學設計透射光路存在影響光束質量和光斑品質的重要因素色差，色差源自於不同波長的單色光在光學材料中的折射率不同，波長範圍越寬，色差越明顯，使不同波長感光的探測器麵發生變化。而在反射式光學係統中根本不涉及折射，所以不存在色差的問題。色差會改變探測光斑的大小。
由於探測器表麵不均勻，會引入係統偏差，尤其是測量小麵積探測器時，光斑變大照射到光敏麵以外時，測量結果會產生很大的偏差。
監視光路
采用監視光路，配合相機進行可視化控製，可清楚觀察光斑，樣品定位*準。且可以放大觀察樣品，觀察微小細節。
自動化功能
自動化功能包含多個控製模塊，可以在軟件設置界麵選擇控製，測試過程中根據測試需求自動控製。
■ AC/DC模式自動切換；
■ 標準探測器自動切換；
■ 光斑尺寸自動切換；
■ 激光光路/IPCE功率光路自動切換；
■ 實時顯示信號大小；
■ 斬波頻率設置；
■ 波長位置自由切換；
功能曲線

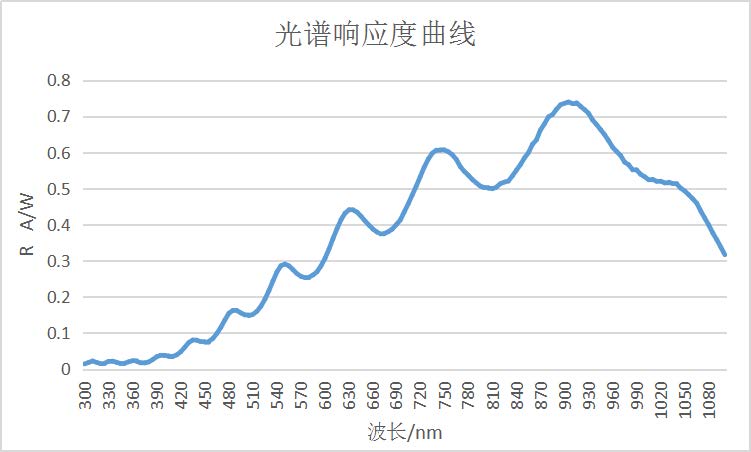

矽探測器光譜響應度曲線

有機太陽能電池量子效率曲線

氧化镓樣品在240nm 處，不同偏壓條件下響應時間曲線

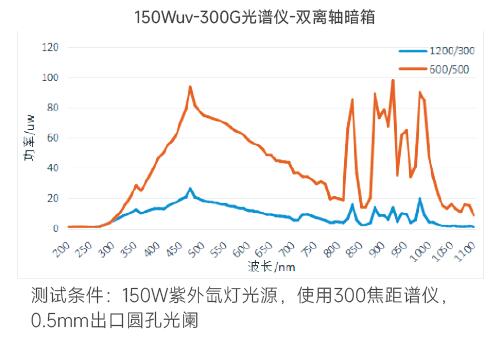

功率曲線

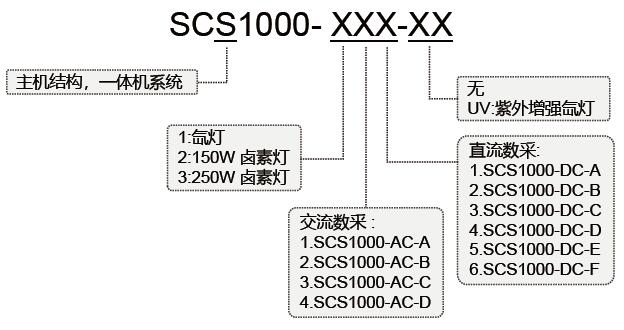

產品選型

SCS1000-AC-A

本底電壓101-V，EQE的測試極限10-6，濾除直流功能

SCS1000-AC-B

本底電壓101-V，EQE的測試極限10-5

SCS1000-AC-C

本底電壓101-V，EQE的測試極限10-4，濾除直流功能

SCS1000-AC-D

本底電壓101-V，EQE的測試極限10-3

SCS1000-DC-A

量程10nA-1A，分辨率10fA，*大200V電壓輸出，暗電流：10pA，20W輸出功率

SCS1000-DC-B

量程10nA-1A，分辨率10fA，*大200V電壓輸出，暗電流：10pA，40W輸出功率

SCS1000-DC-C

量程10nA-1A，分辨率10fA，*大200V電壓輸出，暗電流：10pA，40W輸出功率，雙通道

SCS1000-DC-D

量程1nA-1A，分辨率0.1fA，*大200V電壓輸出，暗電流：1pA，40W輸出功率

SCS1000-DC-E

量程1nA-1A，分辨率0.1fA，*大200V電壓輸出，暗電流：1pA，40W輸出功率，雙通道

SCS1000-DC-F

量程100uA-1A，分辨率50pA，*大200V電壓輸出，20W輸出功率，暗電流：1nA

OPE-B2

近紅外標準探測器，900-1700nm 標定，間隔10nm，帶標定證書

OPE-B3

矽標準探測器，300-1100nm 標定，間隔5nm，帶標定證書

OPE-B3-UV

矽標準探測器，200-1100nm 標定，間隔5nm，帶標定證書

OPE-B4

近紅外標準探測器，900-2500nm 標定，間隔10nm，帶標定證書

QE-F4

探針樣品台（35mm*35mm）

QE-F6-C-ITC

3M夾樣品台

QE-F6-H係列

氣體密封背電極樣品台

QE-F6-D係列

背電極樣品台



OPE-F4-20

20 微米真空吸附探針組件

1,磁力吸附探針座2個，行程12mm，調節精度101-m

2,漏電精度小於100PA

3,探針直徑201-m



OPE-F4-10

10 微米真空吸附探針組件

1,磁力吸附探針座2個，行程12mm調節精度0.71-m

2,漏電精度小於1PA

3,探針直徑101-m

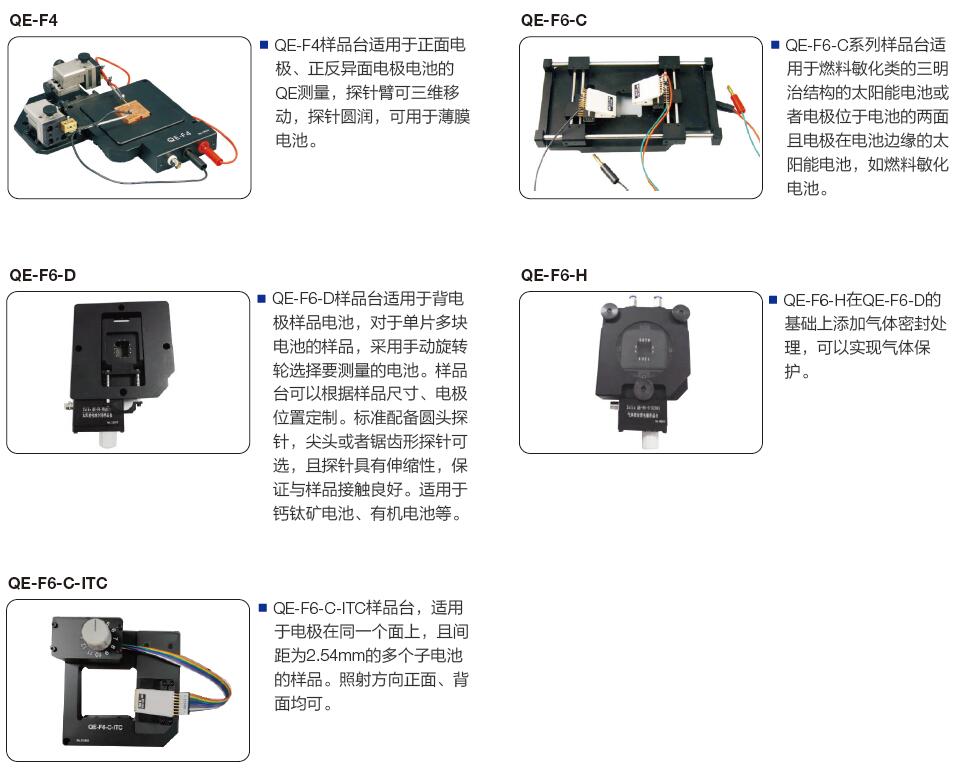

探針樣品台
針對太陽能電池的量子效率測試、伏安特性測試，www.91光為了方便廣大客戶使用，設計了多種探針樣品台，以供用戶選擇。

型號

功能以及說明

主要應用

*大適用樣品尺寸

其他說明

QE-F4

兩組三維可調探針，底座為無氧銅電極

QE測試

30mm*30mm

適用於正麵電極和反麵電極兩種測量方式

QE-F6-C

3M測試夾，位置二維可調

IV/QE測試

100mm*100mm

適用於燃料敏化類的三明治結構電池



QE-F6-D

背電極樣品台，探針位置固定， 通過選擇開關選擇測量不同電池



IV/QE測試



35mm*35mm

適用於背麵電極樣品電池，需要根據樣品大小和樣 品位置定製



QE-F6-H

背電極氣體密封樣品台，探針位置固定， 通過選擇開關選擇測量不同電池



IV/QE測試



35mm*35mm

適用於背麵電極樣品電池，根據樣品大小和樣品位 置定製，可以實現氣體循環



QE-F6-C-ITC

電極在同一個麵上，且間距為 2.54mm的多個 子電池的樣品，總共8個接觸電極， 通過選擇開關選擇測量不同電池



IV/QE測試



35mm*35mm



適用於背麵電極樣品電池，根據樣品大小和樣品位 置定製，可以實現氣體循環
