產品概述

開放設計
OmniFluo900 係列穩態瞬態熒光光譜儀以開放式設計為原則，以我公司20 年豐富的光譜係統設計、製造及品控經驗為基礎，搭配時間分辨率達到皮秒量級的時間相關單光子計數器，可方便地實現熒光（Fluorescence）光譜、激光誘導熒光（LIF）光譜、光致發光（PL）、電致發光（EL）光譜及熒光量子產率（QY）等多種穩態、瞬態測試功能。

高端性能
OmniFluo900 係列穩態瞬態熒光光譜儀是以穩態熒光功能為基礎，瞬態熒光功能為主導的多功能熒光測試平台。本係統采用高性能Omni-λ 係列影像校正單色/ 光譜儀、高亮度複色光源及多波長單色光源、高靈敏度單光子探測器和大容量樣品室為核心部件，配合精心優化的激發與發射光路設計，顯著地提高了熒光信號探測的靈敏度，純水拉曼信噪比可達10000:1 以上。

多維表征
本係列熒光光譜儀，可搭配顯微光路實現顯微光譜測試，另可搭配牛津儀器（Oxford Instruments）公司的溫控單元及濱鬆（Hamamatsu）公司的各類高靈敏度探測器，實現顯微（高空間分辨）、寬波段、變溫測試等多個維度的光譜測量，對於研究樣品組分、分析發光動力學、理論研究提供保障。

基本性能測試

光譜校正
由於樣品發出的熒光需要經過透鏡、光譜儀等光學器件聚焦、分光，*終被探測器捕捉，而任何一個光學器件和設備對於不同波長光的穿透率或反射率又各有不同。

為了去除光路中光學器件、設備對樣品發光相對強度的影響，需要進行光譜校正，還原樣品真實的發光狀況。

右圖為發射單色儀的光柵G1、光柵G2 校正曲線。 G1-1200g/mm，300nm 閃耀 G2-1200g/mm，500nm 閃耀
右圖黃線為被測樣品熒光原始數據，藍線為被測樣品校正後的數據。將兩個光譜做對比，發現校正後的光譜峰值紅移的10nm，也就是說，未經校正的原始數據將真實的光譜藍移了10nm。

結論：校正光譜可以反映樣品的真實發光狀況，比如真實的發光峰位。對於有多個發光峰的樣品，校正後的光譜更準確的給出了幾個不同發光峰之間的相對強度關係。

純水拉曼信噪比SNR ≥10000:1

樣品：純水
激發波長：350nm 掃描步長：1nm
發射掃描：380nm-450nm 積分時間：1s
Peak Signal@397nm=322411 Noise Signal@450nm=680

結論：單激發單發射設計的OmniFluo900 係列熒光光譜儀，純水拉曼信噪比可以輕鬆達到10000:1 以上。

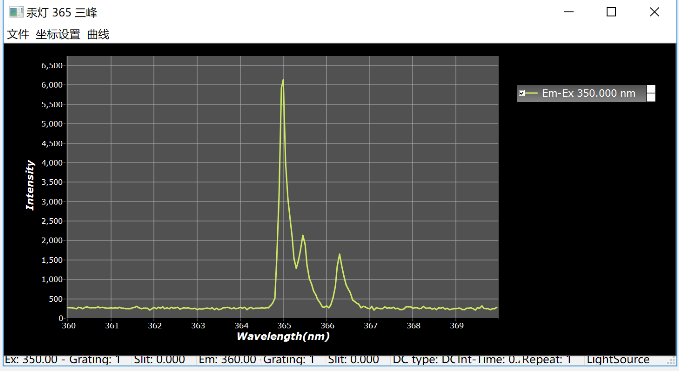

汞燈的365nm 體現光譜儀高分辨率、高準確度
測試對象：汞燈

發射掃描：360nm-370nm 積分時間：200ms

掃描步長：0.05nm 重複次數：1 次

實際波長	測試波長
365.016	365.00
365.484	365.45
366.328	366.30

結論：OmniFluo900係列采用320 mm焦距影像校正型單色儀，*大程度上抑製像散，獲得出色的成像質量。波長調節采用步進電機驅動，*小掃描步長為0.005 nm。配備1200刻線的光柵，光譜分辨率達到0.08nm，準確度達到±0.2nm，重複精度±0.1nm。

樣品實測數據

標準樣品測試數據
樣品：Europium（銪），溶劑：硝酸

激發& 發射光譜測量：激發光源：75W 氙燈掃描步長：1nm 激發光譜：激發掃描：250nm-530nm，發射波長：592.3nm 發射光譜：激發波長：393.5nm，發射掃描：500-750nm
熒光壽命測試：激發波長：393.5nm@ 微秒脈衝氙燈發射波長：592.3nm 重複次數：1000 次擬合壽命：117μs

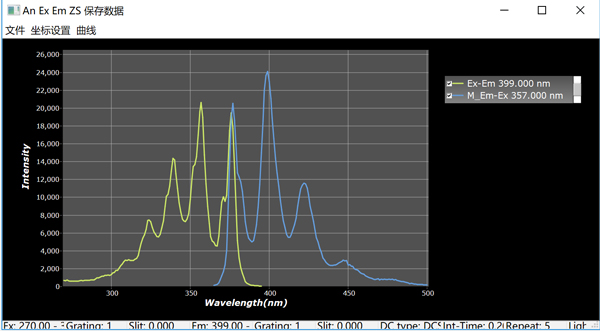

樣品：Anthracene（蒽），溶劑：環己烷

激發& 發射光譜測量激發光源：75W 氙燈掃描步長：1nm 激發光譜測試：激發掃描：270nm-395nm，發射波長：399nm 發射光譜測試：激發波長：357nm，發射掃描：365nm-500nm
熒光壽命測試：激發波長：375nm 皮秒脈衝激光器觸發頻率：1MHz 發射波長：399nm 擬合壽命：5.3ns

稀土上轉換熒光測試

樣品：NaYF4:Yb,Er 溶液

穩態光譜：激發光源：980nm 連續激光器發射掃描：500nm-600nm 掃描步長：1nm
壽命測試：激發光源：980nm 連續激光器經調製輸出觸發頻率： 100Hz 發射波長：544nm

近紅外光譜測試數據
樣品：YAG:Er 晶體

激發光源：532nm 連續激光器發射掃描：900-1400nm 探測器：TE-PMT-H10330C-75 數采：單光子計數器狹縫：10μm
壽命測試：激發光源：532nm 連續激光器經調製輸出調製：100Hz 發射波長：1064nm

中紅外光譜測試數據、時間分辨發射光譜、變溫熒光光譜、X 射線激發閃爍體的熒光光譜、量子產率測量、顯微光譜測試詳見資料下載。

根據不同用戶的實際需求，我司有不同類型型號可供選擇

1.Omnifluo960sp，應用於閃爍體熒光光譜儀測量、穩態熒光光譜測量等應用:

2.Omnifluo990LSP, 應用於同步吸收-三維熒光光譜、瞬態熒光光譜測量等，可升級高低溫、
近中紅外光譜探測等;

3.Omnifluo-Flim, 應用於顯微光致發光熒光測試、顯微熒光壽命成像測試等

穩態瞬態熒光光譜儀配件

激發光源

探測器

樣品架

低溫恒溫器

熒光相機推薦

4K光學低溫恒溫器

4K光學低溫恒溫器標配真空樣品環境，具有變溫範圍大、操作簡單和應用範圍廣等特點，降溫至4K時間僅需90分鍾（空載），可選配銦密封腔的氦氣樣品環境、可定製不同尺寸的樣品空間、具備低震動、多種窗材和多種樣品類型如粉末、薄片、電致發光配件等。

此低溫恒溫器還可搭配我司穩態瞬態熒光光譜儀實現程序可控的低溫光譜采集。

標準配置	溫度範圍	4K-300K
	工作環境	<1×10-3Pa
	光學真空外罩	可定製	頂部快拆	緊湊/非緊湊
	防熱屏蔽層	安裝溫度計的防輻射屏
	光學窗口	光窗數量	標準4個	頂部擴展1個
		光窗材質	石英
		光窗直徑	25mm
	樣品形式	薄膜或粉末
	樣品環境	真空
	普通鍍金樣品台	光學樣品台	完全定製（1個）
		電學樣品台	完全定製（1個）

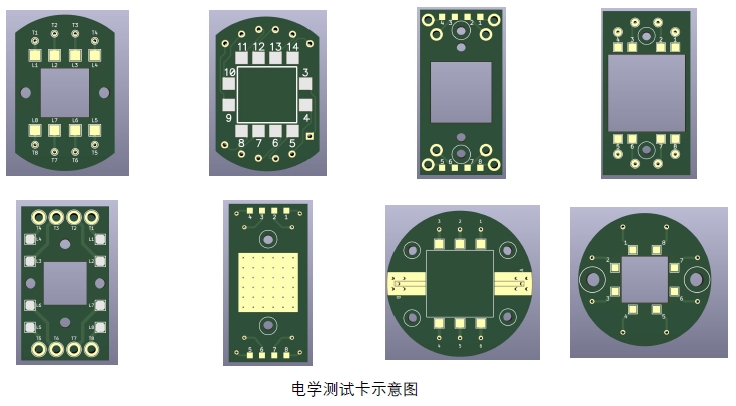

	普通電學樣品卡	電學樣品卡	完全定製（5個）
	閥門	抽口閥門	1個
		安全閥門	1個
		破空閥門	1個
	6針電學真空接頭	用於連接控溫儀
	3個可選電學接口	1-19芯
可選配置	電學接口	SMA	BNC	TRB
	頂部擴展窗口	垂直光窗
	其他材質窗口	氟化鈣	藍寶石	硒化鋅
	低漏電接口	100fA

4K光學低溫恒溫器配置參數

低溫恒溫器主體	低溫製冷機冷頭	最低溫度	<3.5K
		製冷量（50Hz）	一級	二級
			50W@43K	1.3W@4.2K
		降溫時間（二級）	<60min（4.2K）
		重量	冷頭	壓縮機
			20kg	118kg
		對接壓縮機	KDC6000V
		功耗50Hz	穩態	降溫
			6.5kW	7.2kW
		冷卻方式	水冷
		水冷卻流量	7~10L/min
		標準軟管	20A×20m
		維護周期	10000h
	氦壓縮機	電源要求	380,400V@50Hz 3P 480V@60Hz 3P
		氦氣純度	＞99.999%
		冷卻方式	水冷
		水流量	7L~10L/min（25℃）
		冷卻水溫度	進口	出口
			5~25℃	<44℃
		功耗50Hz	穩態	降溫
			6.5kW	7.2kW
		壓力範圍（運行）	排氣	回氣
			16.6~23bar	2.8~6.9bar
		環境溫度要求	運行	儲存
			4~40℃	-20~65℃
		相對濕度	運行	儲存
			30%-70%	10%-90%(不結露)
		環境壓力要求	運行	儲存
			70kPa~110kP	20kPa~110kPa
		對接標準軟管	20A×20m
		維護周期	30000h
		重量	118kg
	溫度計	測溫範圍	1.4K-500K
	溫控儀	溫度輸入數量	2，2通道獨立輸入
		控溫通道	1
		溫度下限	300mK
水冷機		Integrative	分體機
		製冷量	8000W @25℃
		控溫方式	啟停式
		冷卻方式	壓縮機製冷
		控溫精度	±1℃
		控溫範圍	5~35℃
		額定流量(L/min@Bar)	25@3.5
		最大壓力	4.3bar
		水箱容積	90L
		製冷劑	R410A
		外形尺寸(室內機)	430X635X940(寬x深x高)
		外形尺寸(室外機)	865x310x710(寬x深x高)
		蒸發器類型	不鏽鋼盤管
		水槽材質	SUS304不鏽鋼水箱
		接口尺寸	Rp1
		電源要求	220V/380V，50Hz
		電功率	4.3/3.3KW
分子泵		接口法蘭	DN100 CF
		抽氣速率L/S(對空氣)	110
		壓縮比	＞108（N2）
			5×102（H2）
		極限壓強 (Pa)	6×10-7
		建議啟動壓強（Pa）	＜100
		輸入電壓頻率(V/Hz)	220±20/50
		前級泵型號	RV4（標配）
		冷卻方式	風冷、水冷
		冷卻水壓力(MPa)	0.1-0.2
		冷卻水溫度(℃）	≤25
		冷卻水流量（L/min）	>1
		安裝方式	垂直
		環境溫度 (℃)	5～40
		長×寬×高	500×510×685
		重量	52
