產品概述

光電探測器是利用具有光電效應的材料製成的將光輻射信號轉變成電信號的傳感器。大部分光電探測器在一定的光譜區域內具有較強的光譜選擇性，所以光電探測器的光譜響應度在不同波長是不同的。因此光譜響應度是表征光電探測器性能的一個重要參數指標。另外，對於光電材料的科研工作，通過測量並分析光電材料的光譜響應度數據，可以進一步得出材料本身的各項特性，從而對於優選材料、改進工藝具有指導性意義。

根據用戶對於定標的實際的不同需求，www.91光可以提供研究級DSR600 係列光電探測器光譜響應度標定係統。

DSR600 探測器光譜響應度標定係統，正是適應不斷增長的材料科學研究對檢測設備的需求而誕生的。它結合了北京www.91（hàn）光儀器有限公司給多家科研單位定製的光譜響應係統的特點和經驗，采用國家標準計量方法進行全自動測試，是光電器件、光電轉換材料的光譜響應性能研究的必備工具。

DSR600 探測器光譜響應度標定係統特點

功能：

■ 光譜響應度

■ 偏壓下光譜響應度

■ 外量子效率、內量子效率

■ 偏壓下外量子效率

■ 反射率、透射率

■ 短路電流密度

■ IV測試

寬光譜範圍（200~2400nm可選），適用麵廣
寬光譜範圍意味著適用於各種不同樣品，如響應在日盲區的深紫外探測器、響應在可見光的太陽能電池、響應在近紅外的光纖傳感器、響應在中遠紅外的紅外光電傳感器，都可以在DSR600 上測量光譜響應度。

開機即用的Turnkey係統設計，維護簡單
係統采用替代法的測量原理，設計成開機即用的turnkey 模式，用戶不需要在實驗前對係統進行複雜的調試，日常維護也十分簡單。

替代法是目前國家計量單位測量探測器光譜響應度所采用的標準方法。相比於傳統的測試方法，替代法既簡便，準確度又高，避免了許多係統誤差的產生。采用替代法，用戶隻需要定期對標準探測器進行定標即可，而傳統方法需要定期對係統各個部件進行定標，包括光源、單色儀、光路係統中各個光學元件等，從而導致用戶不得不拆分係統，標定好部件之後還要重新組裝調試。

監視光路，方便樣品定位
采用監視光路，配合CCD 相機進行可視化控製，可清楚觀察光斑效果，使樣品精確定位。

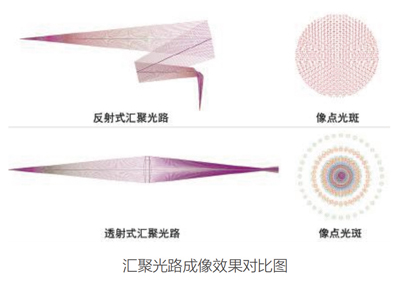

全反射光路設計，優化光斑質量

由於各種光電探測器的光譜響應範圍不同，因此好的探測器光譜響應度測量係統應該是寬光譜範圍的，這樣才能具備較強的通用性。在寬光譜範圍的光學設計透射光路存在影響光束質量和光斑品質的重要因素色差，色差源自於不同波長的單色光在光學材料中的折射率不同，波長範圍越寬，色差越明顯。而在反射式光學係統中根本不涉及折射，所以不存在色差的問題。色差會改變探測光斑的大小，使不同波長感光的探測器麵發生變化，由於探測器表麵不均勻，會引入係統偏差，尤其是測量小麵積探測器時，光斑變大照射到光敏麵以外時，測量結果會產生很大的偏差。

適用光電探測器類型：
■ 光伏型器件：利用半導體PN結光伏效應製成的器件稱為光伏探測器，也稱結型光電器件。這類器件品種很多，其中包括：光電

池、光電二極管、光電晶體管、光電場效應管、PIN管、雪崩光電二極管、光可控矽、陣列式光電器件、象限式光電器件、位置敏感探測器（PSD）、光電耦合器件等；

■ 光電導探測器：利用半導體材料的光電導效應製作的探測器。所謂光電導效應，是指由輻射引起被照射材料電導率改變的一種物理現象。

光電探測器按器件尺寸分為：宏觀器件、微納器件；

■ 宏觀器件（mm級別以上），主要有：PN結光伏型器件、ZnO半導體等器件

■ 微納器件（μm、nm級），主要有：低維材料（一維、二維等）ZnO、AlN、AlNGa等寬禁帶半導體材料。TFT薄膜晶體管等

光源介紹

www.91光根據樣品光譜相應範圍選擇適合的光源，如EQ 光源，氙燈光源，氙燈溴鎢燈符合光源。

產品選型

規格型號

型號DSR600-	3112	3111	3121	3111-DUV
實際使用光譜範圍	300-1100nm（1700nm）		400-1100nm（1700nm）	200-1100nm（1700nm）
光源	150W氙燈		250W溴鎢燈	EQ光源
數采	2400	鎖相	鎖相	鎖相
光路類型	雙離軸拋物麵鏡，光斑1mm
