ZVI-VB係列真空主動隔振平台特點
• 空氣彈簧支撐，磁負剛度機構
• 機械式倒立擺負剛度機構並聯正剛度機構
• 適用1E-4Pa的真空環境
• 6自由度主動隔振
• 主動隔振帶寬低至0.5Hz起
• 標品負載最大支持7000KG
• 水平向電機峰值推力高達160N
• 總體規格（長、寬、高）多種規格可選
• 核心控製係統全部自研
• 核心部件國產化
技術指標
• 主動隔振帶寬：0.5-150Hz
• 台麵穩定性：≤±5um
• 傳遞率：≤-20dB@2Hz，≤-35dB@5Hz，≤-50dB@10Hz
• 水平向電機峰值推力高達270N
• 係統支持最大功率400W
• 台麵平麵度：NTBP：0.02-0.05mm/600mm ×600mm
NTBK：0.1mm/600mm×600mm
大理石台麵：0級、1級、2級、3級可選（GB/T20428-2006）
• 台麵厚度：100/200/300mm
• 孔徑：可定製孔徑
• 孔距：可定製孔距或特殊位置打孔
• 標品單腿最大承載能力：1800Kg

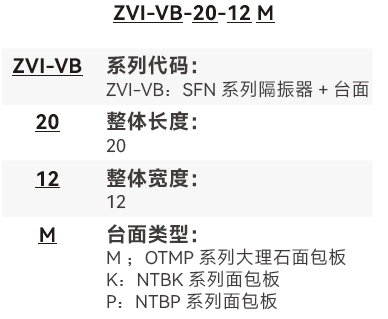

命名規則
選型表：（M、K、P參考具體台麵信息）
|
產品型號 |
整體規格（L*W：mm） |
台麵上負載要求 |
台麵厚度 |
隔振器規格 (L*W*H:mm) |
單腿重量 |
|
ZVI-VB-30-15M |
3000×1500 |
100-2000 |
400 |
1060×900×202 |
40kg |
|
型號 |
尺寸（ mm） |
||||
|
L |
W |
T |
H1 |
H2 |
|
|
ZVI-VB-30-15M |
3000 |
1500 |
400 |
900 |
500 |
• 光刻機：確保光刻膠的精確塗布和曝光。
