LIBS-Multi900多模組LIBS綜合測試係統簡介
LIBS-Multi900多模組LIBS綜合測試係統為原子光譜和分子光譜的綜合性測試係統，以應對特殊真空環境下為科研工作者帶來多兼容性，可定製化的綜合性測試係統。該係統以模塊化的組件做集成和研發，應對複雜的實驗條件，不同的實驗需求可以做到一套係統滿足大部分應用場景，且在軟件上互通不受影響。以下主要介紹原子光譜的代表模組：LIBS模組；分子光譜的代表模組：Raman模組。
LIBS簡介
激光誘導擊穿光譜實驗是通過超短脈衝激光聚焦樣品表麵形成等離子體，對等離子體發射光譜進行分析來確定樣品的物質成分及含量。超短脈衝激光聚焦後能量密度較高，可以將任何物態（固態、液態、氣態）的樣品激發形成等離子體，LIBS技術（原則上）可以分析任何物態的樣品，僅受到激光的功率以及探測光譜儀的靈敏度和波長範圍的限製。幾乎所有的元素被激發形成等離子體後都會發出特征譜線，因此，LIBS可以分析大多數的元素。
LIBS基本原理

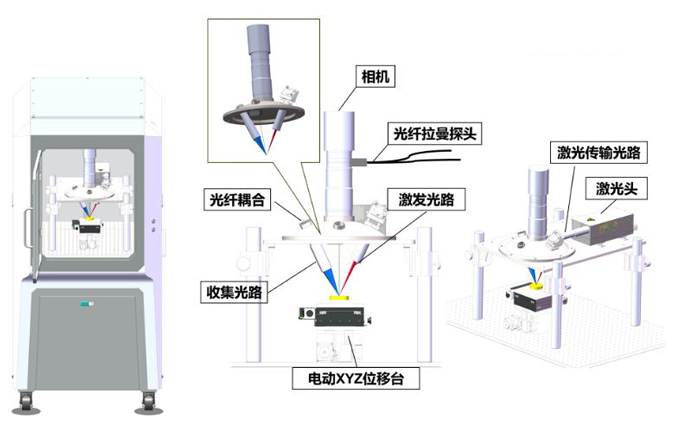

激光誘導擊穿光譜測試係統采用脈衝激光器聚焦樣品表麵形成等離子體，進而對等離子體發射光譜進行分析以確定樣品的物質成分及含量。在本方案中，激光誘導擊穿光譜測試裝置又大功率脈衝激光器、光譜采集裝置、激光測距儀以及長工作距離顯微鏡顯微成像裝置組成。采用模塊化設計，除實現脈衝激發等離子體和收集等離子體之外，借助長工作距離顯微成像和真空腔內的電動三軸位移台，也可實現脈衝激發光和光譜儀的共焦點在樣品表麵的逐點掃描成像。借助基於激光和視覺算法的自動對焦係統，在掃描過程中實時跟蹤樣品表麵。Raman簡介
拉曼光譜分析是一種無損的分析技術，它是基於光和材料的相互作用而產生的。拉曼光譜可以提供樣品化學結構、相和形態、結晶度及分子相互作用的詳細信息。Raman基本原理
拉曼光譜是一種散射光譜，拉曼光譜技術是一種基 於拉曼散射效應，通過分析與入射光頻率（波長） 不同的散射光，從而獲得物質信息的分子光譜技術。當一束單色光λlaser 照射樣品時，樣品分子會使入 射光發生散射。大部分散射光隻是改變了運動方向， 而光的頻率（波長）相較入射光未發生變化，這種 散射被稱為瑞利散射，屬於彈性散射；少部分散射 光不僅傳播方向發生了改變，而且光的頻率（波長） 也發生了改變，這種散射被稱為拉曼散射，屬於非彈性散射。其中散射光頻率小於入射光的拉曼散射 被稱為斯托克斯散射，而頻率大於入射光的拉曼散射被稱為反斯托克斯散射，這兩者對稱地分布於瑞利散射兩側。
散射光和入射光之間的頻率差Δν 稱為拉曼位移。 拉曼位移和入射光的頻率無關，它隻與物質的分子結構有關。拉曼位移的大小由物質分子的振動能級結構決定，不同的化學鍵或者基團種類與拉曼位移是一一對應的，因此拉曼光譜也被認為是物質的“指紋光譜。
產品介紹
產品模組參數：
1.LIBS模組探測波段範圍：200-900nm（其他波段可選），全國產iCMOS相機
光學分辨率：<0.1nm,更小值可選
最短門控：3ns，采用全國產iCMOS相機
延遲與門控精度：10ps
激光器能量：50、100、200、400mj等可選
波長重複精度：0.01nm
三維位移台：行程 可選
支持定製真空腔光路，樣品氣體吹掃等功能
光譜顯示（峰值、半高寬）、譜線識別、文件自動保存
自動聚焦功能
Mapping功能
樣品圖像實時顯示
2.Raman模組參數：通過上述顯微成像係統的物鏡聚焦於樣品表麵采集拉曼光譜
激發光波長532 nm
光譜收集範圍：80 ~ 4000 cm-1
光譜分辨率：2 cm-1光譜顯示（峰值、半高寬）、譜線識別、文件自動保存
自動聚焦功能
Mapping功能
樣品圖像實時顯示
真空互聯多模組係統
為用戶提供適配真空互聯多模組係統的多模組光譜測試係統，可在超高真空低溫條件下，在同一真空腔體中實現如下功能：
（1） 樣品表麵進行高分辨顯微成像。
（2） 共聚焦拉曼和熒光測試功能，並可在樣品表麵逐點掃描成像。
（3） 光譜範圍195 nm ~ 1000 nm
（4） 兼容6吋樣品。
（5） 極限真空可至10-8 Pa。
（6） 樣品溫度 4K至室溫。
產品特色：超高真空中共焦光譜掃描。
借助腔內的樣品運動係統和統一控製軟件，在熒光、拉曼、激光誘導擊穿光譜等不同的光譜測試設備下都可實現表麵的逐點掃描成像。激光自動聚焦跟蹤表麵
共焦光譜沿表麵掃描測試時，具備激光自動聚焦功能跟蹤樣品表麵起伏。覆蓋從深紫外到近紅外寬譜範圍
通過模塊化設計，不同模組配合工作，覆蓋從195 nm深紫外到近紅外多個波段。高度模塊化結構
包括鏡頭在內的全部光路都在真空腔外，物鏡等光學零件選擇靈活；並且在超高真空係統進行烘烤的時候作為一個整體移離真空係統，方便後期維護。全自動控製
光路調節和切換等全部通過軟件控製自動完成，方便用戶使用。
軟件測試界麵
整套顯微和光譜采集設備相對獨立，高度模塊化，並且調節、掃描控製和數據采集全部電動化，方便集成在真空腔體上方使用，在烘烤時作為整體移離腔體，適應用戶現場安裝的條件。
接口豐富性，可接入不同數據庫，從而達到數據的高強度兼容。
應用領域
1.材料分析領域：在金屬材料、合金、半導體等的研究中，單一技術往往隻能獲取部分信息。例如在分析新型合金材料時，LIBS可以準確測定其中各種元素的含量，而Raman光譜能夠揭示材料的晶體結構、相轉變以及分子鍵合等信息，兩者結合可全麵了解材料的組成與結構，為材料的研發、質量控製和性能優化提供更充分的依據。
2. 環境科學領域：環境監測中，對於土壤、水體、大氣等複雜樣品的分析至關重要。以土壤汙染檢測為例，LIBS能夠快速檢測出土壤中的重金屬等元素汙染物，Raman技術則可對土壤中的有機汙染物分子結構進行分析，從而更全麵地評估土壤汙染狀況，為汙染治理和環境修複提供有力支持。在大氣環境監測中，可用於檢測大氣顆粒物中的元素組成和分子結構，有助於了解大氣汙染的來源和形成機製。
3. 文物保護與考古領域：文物的材質和結構分析對於文物保護和修複具有重要意義。例如在對古代陶瓷、壁畫等文物的研究中，LIBS可檢測出其中的元素成分，幫助確定其製作工藝和產地，Raman光譜能分析顏料、膠結材料等的分子結構，了解文物的老化和損壞程度，為製定科學的保護和修複方案提供依據。
4. 地質勘探領域：在礦產資源勘探中，傳統方法往往需要大量的樣品采集和實驗室分析，耗時費力。而LIBS與Raman聯用可實現原位快速探測。比如在尋找貴金屬礦脈時，LIBS可以檢測礦石中的金屬元素含量，Raman光譜能確定礦石的礦物學結構和分子特征，從而提高勘探效率和準確性，降低勘探成本。
5. 生物醫學領域：在生物組織和細胞的研究中，兩者結合可提供更豐富的信息。比如在腫瘤診斷中，LIBS可以分析腫瘤組織中的元素分布，Raman光譜能獲取細胞和組織的分子結構變化信息，有助於提高腫瘤診斷的準確性和特異性。此外，在藥物研發中，可用於研究藥物與生物分子的相互作用機製，為新型藥物的設計和開發提供參考。可升級功能
Raman光譜與Mapping
門控Raman光譜
可通過購買端口接入某大廠數據庫進行元素分析識別預約測試服務
