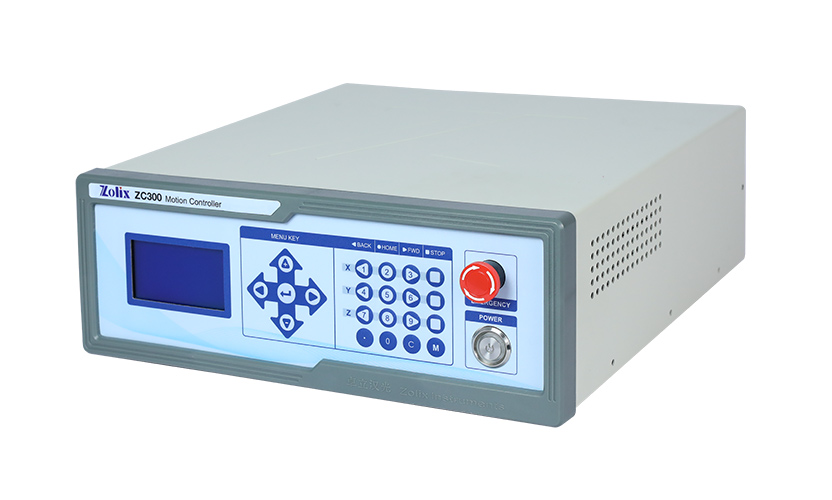

1. 顯示部分：128X64 點陣背光、廣角式液晶顯示器, 用來顯示控製器所有的信息。2. 菜單控製鍵：用於對菜單的控製。
上下鍵一般用於切換菜單；
右向鍵一般用於進入下一級菜單，左向鍵一般用於返回上一級菜單；
回車鍵用於進入菜單和輸入的確認。
3. 運動控製鍵及數字鍵：
在坐標顯示界麵時，用於運動的控製：BACK 用於使電移台負方向運動，FWD 用於使電移台正方向運動，HOME 用於使電移台歸零，
STOP 用於使電移台停止；
當進入菜單設置時，運動控製鍵複用為數字鍵，數字鍵用於數字的輸入；
C 鍵為退格鍵，用於輸入的改寫；
M 鍵用於退出菜單界麵。
4. 急停鍵：用於緊急停止。一旦按下，則所有電移台停止運動。
5. 電源開關：用於控製電源的開閉。
後麵板
1. 輸入電源插座：支持180 ～ 264VAC 輸入。2. RS485 及IO 接口：RS485 總線通信，及3 路輸入、3 路輸出（根據型號實際配置）。
3. USB 接口：用於與電腦通信。定義為標準USB 接口（USB B 型口）。
4. 軸接口：控製器與電移台連接線接口（DB15 孔）。
5. 風扇：用於散熱，請勿遮蔽。
