案例1:真空遠程拉曼係統該案例的應用場景為:
1.待檢測樣品樣品放置真空腔室內,
需要進行顯微觀察顯微觀察同時,希望通過光激發
和收集模塊獲取熒光或拉曼信號。
2.樣品圓盤邊緣向內0-10mm為觀測區域,由於轉軸遮擋,需要斜向45度進行成像。
3.希望可以通過顯微成像,找到劃痕區域,並對相應位置沾染的微量潤滑油的拉曼信號進行收集。
光學部分設計概述
1.顯微視覺部分:通過環形照明燈,透過真空光窗對樣品進行均勻照明。鏡頭采用100mm等效焦距,工作距離95至120mm可調;物:像放大倍率為1:0.75,理論分辨率為
0.005mm,實測分辨率0.006mm(詳見第2.2節圖像分辨率測試)。彩色傳感器為2000萬像素1時畫幅,對應成像的範圍為17.6x11.8mm。
2.光激發與拉曼光譜收集:激光器通過光線分束器耦合進一根光纖跳線中,激光從光纖端麵照射到顯微鏡中的分光鏡並通過鏡頭聚焦到樣品的表麵,再通過鏡頭收集熒光或拉曼信號回到光纖中,並傳輸到單色儀和光譜CCD中采集拉曼光譜。這種通過鏡頭以共焦方式施加激發光的方案優勢在於:1、通過鏡頭的聚焦,可以更加準確地控製光斑的大小和位置;2、所有對於激發光的調節機構全部在大氣中,方便調節,省去了真空中的光纖探針和相應的位置調節機構。通過這種方式引入單色激發光的效果詳見第2.3節
3.機械調節裝置:裝配一維電動平移台,使整個鏡頭的焦點可沿著樣品圓盤表麵平動,通過成像尋找表麵的劃痕等目標,掃描光譜的分布等。裝配對焦、橫向調節和俯仰調節等手動調節維度,方便客戶將激光光斑聚焦於目標位置。
4.可定製探入式光窗,與客戶的真空腔體連接,可容納鏡頭在內部水平移動10mm的空間,適配高真空<10-4Pa
該套光學配置的理論分辨率為0.005mm,通過THORLABS的USAF1951標準分辨率板測試,如上圖中的右圖所示,能最小分辨的線對編號為右圖虛線框中的“6-3”對照如下1951 USAF測試靶的表格其分辨率為80.6lp/mm,對應空間分辨率為1mm/(80.6*2)=0.006mm。
5.對樣品圓盤表麵的側向成像實驗實測可見清晰區域約0.5mm範圍:
6.引入激光光斑測試實測可見清晰區域約0.5mm範圍:
圖3綠色激發光聚焦到PCB電路板標尺的顯微像
通過芯徑100um的多模光纖將波長為520nm的綠色激光引入該套光學係統中,聚焦於PCB電路板,效果如下麵兩張圖所示。其中圖3中的綠色激光光點聚焦到了PCB版的標尺部分(位於13mm和14mm刻度線之間),每一小格為1mm,實測的光斑直徑約120um。圖4中的綠色激光光點聚焦到了EMMC BGA169封裝結構的電極點陣的區域,其中相鄰電極間距為0.5mm,一個電極盤的直徑約60um。
圖4綠色激發光來焦到EMMC BGA169封裝的電極點陣的顯微照片
7.拉曼光譜信號的采集實驗案例一:真空潤滑油案例預調試結果:真空內的半導體材料信號捕捉

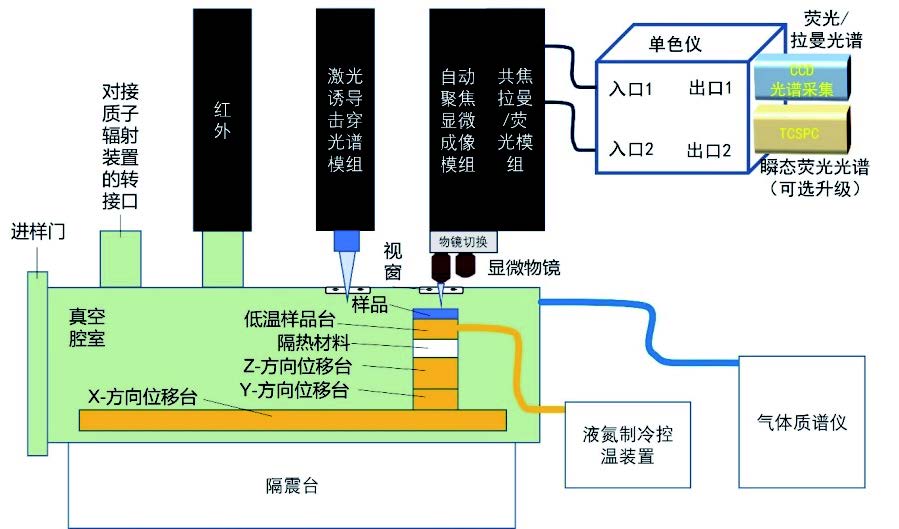

光路結構示意圖
可定製探入式光窗,與客戶的真空腔體連接,可容納鏡頭在內部水平移動10mm的空間,適配高真空<10-4Pa

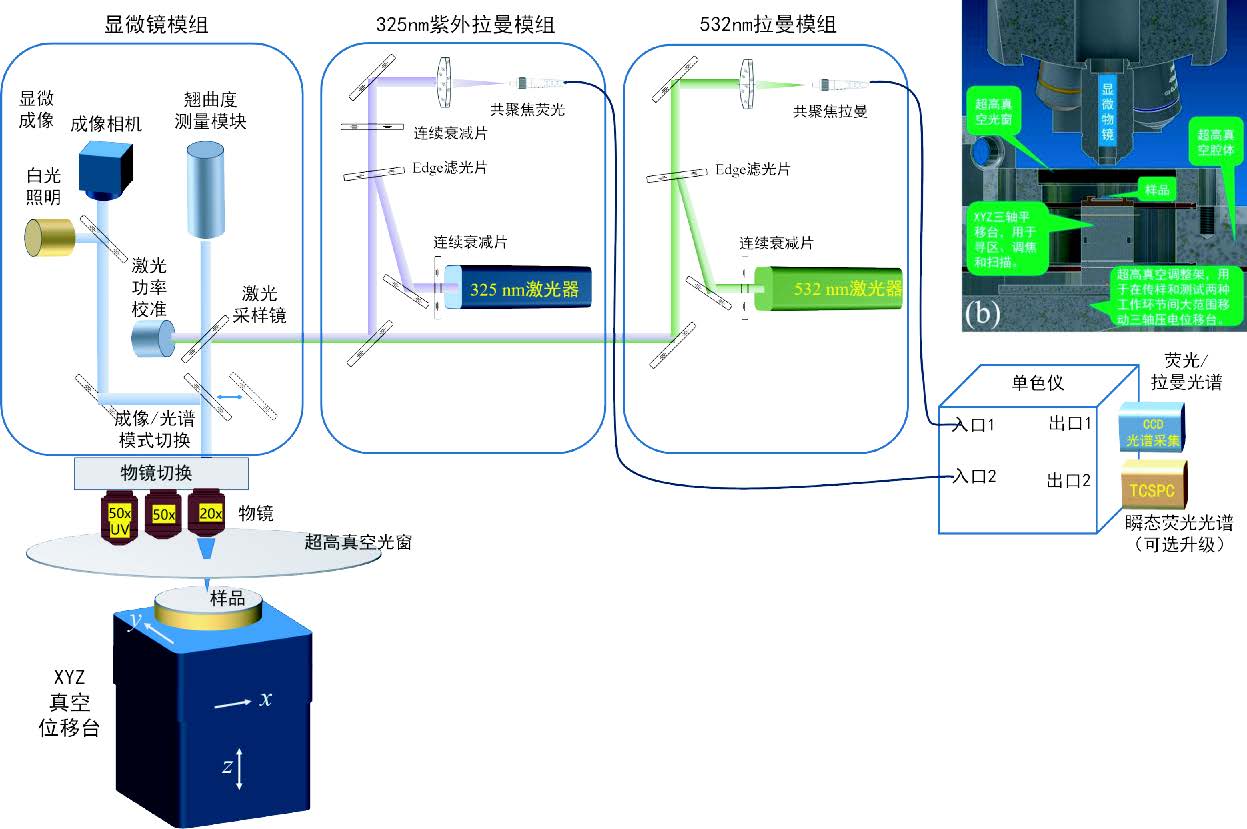

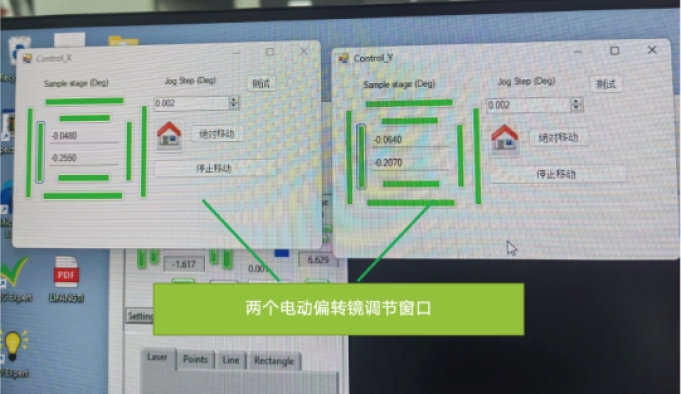

案例2:超高真空顯微高分辨拉曼係統用戶把製備後的樣品通過真空互聯運輸到另外一個真空腔室,進行真空中的Raman光譜測試,以及通過真空掃描台實現Raman光譜Mapping
325、532、785激發時的拉曼信號
樣品編號:W45-1 GP/Si
測試區域:Si(一階拉曼峰)
