OmniTR透射、反射/吸收光譜測量係統

透射、反射/ 吸收率是光學元件（如光學材料、濾光片、鍍膜等）與多種生活材料（玻璃、布料、汽車貼膜等）的重要光學特性指標，我公司ZLX-AS 係列 透射、反射/ 吸收光譜測量係統正是針對此應用需求，而設計的高集成度，自動化的測量係統，它能幫助研發人員或品管人員在實驗室輕易、快捷的實現透射率/ 反射率的光譜測試。

係統組成：光源係統+分光係統＋樣品檢測係統＋數據采集及處理係統＋軟件係統＋計算機係統

OmniAS係列透射、反射/吸收光譜測量係統

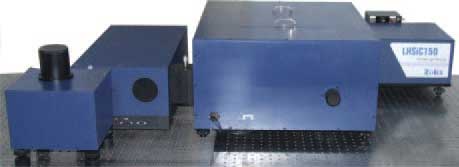

紫外可見分光光度計標準裝置


本裝置是為中國計量科學研究院研製的紫外可見分光光度標準係統。這是個單光束係統，樣品垂直放在該平行光束中，測量其透射比。該裝置主要由四部分組成：雙單色儀、光源室、樣品室、電控電測和軟件組成

■ 該裝置為測量國家標準分光光度計標準密度片研製,準確測量光譜透射比

■ 雙單色儀，750mm焦距雙單光柵，自動掃描

■ 雜散光小於：5×10-9

■ 大麵積光柵（110mm×110mm），大NA，能量利用率高

■ 測量光譜範圍 ：200~850nm

■ 光度測量準確，不確定度大於：0.05%T

■ 波長準確度：0.05nm，重複性：0.005nm

■ 光路中使用非球麵鏡，改善成像質量

■ 樣品台夾持樣品可自動移入、移出光路

■ 光源室包括，紫外用氘燈、可見用溴鎢燈、波長校準用汞燈和調整光路用激光器，全自動切換

■ 光路中有雙孔徑線性檢查裝置，便於進行線性檢查

■ 光路中有Glan-thompson起偏和檢偏棱鏡，便於進行偏振檢測

■ 光路中有自動可調光闌，可改變光束直徑

■ 光路中有自動開關快門，便於高精度測量時，扣除暗信號

■ 譜儀控製軟件和濾光片輪控製軟件、輸出數據的采集和分析計算軟件、測量參數自動保存，並可直接打印

■ 兩種測量模式：波長掃描模式和定波長模式，可在高準確度和快速測量進行選擇

建築玻璃透射、反射/吸收光譜測量係統


係統采用www.91光技術( 一種寬光譜透射、反射測量裝置）優化設計而成，滿足建築玻璃的標準測試需求，同時也能夠應用於其它透明材料的透射、反射/ 吸收光譜測試需求。

■ 光譜測量範圍：300-2500nm

■ 光譜分辨率：5nm以下

■ 光譜掃描步距：0.1-10nm可連續設置

■ 波長準確度：優於±0.5nm（紫外-可見區），優於±1nm（近紅外區）

■ 光度測量準確度：1%以內（紫外-可見區），2%以內（近紅外區）

■ 光度測量重複性：0.5%（紫外-可見區），1%（近紅外區）

■ 測試光束平行度：不大於±5°

■ 測試光軸與試樣夾角：不大於10°

■ 測試試樣尺寸(最佳)：100(L)*100(W)*10(D)(mm)

眼部防護用品光譜和積分透射比測量係統

■ 該係統測量防護眼鏡、頭盔、防護麵具等的光譜和積分透射比

■ 可測平光、小於+4m-1，大於-4m-1屈光度眼部防護用品

■ 測量光譜範圍 200~2200nm

■ 係統使用光譜透射比範圍：τ(λ)=0.1-0.9

■ 複合光源：氘燈、溴鎢燈自動切換

■ 透過率重複性：R<0.01

■ 透過率準確度：±2% （光學係統透過率>10%）

■ 透過率測量的係統不確定度： U<0.015（對Vis、UVA、UVB波段）U<0.02（對UVC、NIR波段）

■ 樣品台及夾持器應能保證被測樣品的中心區域位於光軸中心，並沿z方向調節150mm，沿y方向調節150mm，

■ 圍繞θz方向調節角度90°，圍繞θy方向調節角度45°

■ 譜儀控製軟件和濾光片輪控製軟件、輸出數據的采集和分析計算軟件、測量參數自動保存，並可直接打印

光學鏡頭光譜透過率檢測係統

■ 該係統測量光學鏡頭的光譜透過率（光學鏡頭透過率>10%）

■ 可測鏡頭口徑：Ø8～Ø150mm（通過光闌變化選擇），最大長度600mm

■ 300mm焦距三光柵單色儀，自動掃描和光柵切換

■ 光譜範圍：380～2500nm

■ 自動控製電移台，調節被測光學係統沿光軸移動到合適位置

■ 溴鎢燈光源，帶斬波器和高穩定穩流電源

■ 透過率準確度：±2% （光學鏡頭透過率>10%）

■ 譜儀控製軟件和濾光片輪控製軟件、輸出數據的采集和分析計算軟件、測量參數自動保存，並可直接打印

時間分辨紅外吸收光譜測量係統


■ 紅外吸收光譜測量範圍：2-10μm(MCT)/1-5.5μm(InSb)

■ 時間分辨率：<50ns(MCT)/<25ns(InSb)

■ 碳化矽紅外輻射源，波長範圍1-16μm

■ 鍍金反射鏡，增加紅外光收集效率

■ 紅外輻射源既可做為加熱源，又可做為光譜透射測量的輻射源

■ 既可測量通過樣品的連續光譜透射(吸收)，也可測量時間分辨紅外光譜

光譜角分布測量係統


■ 全波段光譜透過率測量，透射角分布測量

■ 全波段光譜反射率測量，反射角分布測量

■ 波長範圍:200nm-IR

■ 不同的光譜範圍可能需要不同的光學光路設計結構

■ 雙層平台獨立旋轉，重複定位精度0.005°，分辨率0.00125°

■ 樣品置於上層旋台，探測器置於下層旋台，樣品和探測器可以任意角度工作

■ 台麵上放置一個五維調整鏡座，可將樣品調整到旋台的旋轉中心並且垂直於台麵

■ 功能擴展：測量光柵衍射效率
