OmniFluo990-ST超快時間分辨光譜測試係統

係統主要功能指標：

• 寬光譜測量範圍：UV-VIS-NIR, 200-900nm;

• 高係統時間分辨率： <=5ps

• 壽命衰減測量時間範圍：<=50ps—100us

• 高係統光譜分辨率： <0.1nm

• 寬單次成譜範圍：  >=200nm

• 靜態（穩態）光譜采集，

• 瞬態時間分辨光譜圖像及熒光壽命曲線

• 係統集成整體控製及數據處理軟件

超快時間分辨光譜係統 是由光譜儀、超快探測器、耦合光路、係統控製及數據處理軟件組成。光譜儀對入射光信號進行分光，分光光譜耦合到超快探測器,入射光由透鏡聚焦在陰極上，激發出的光電子通過陽極加速，入射到偏轉場中的電極間，此時電壓加在偏轉電極上，光電子被電場偏轉，激射熒光屏，以光信號的形式成像在熒光屏上。轉換後的光信號還可以再通過圖像增強器進行能量放大，並在圖像增強器的熒光屏上成像。最後通過製冷相機采集熒光屏上信號。因為電子的偏轉與其承受的偏轉電場成正比，因此，通過電極的時間差就可以作為熒光屏上條紋成像的位置差被記錄下來，也就是將入射光的時間軸轉換成了熒光屏空間軸。係統控製軟件用於整個係統的參數設置、功能切換、數據采集等，圖像工作站用於采集數據處理分析

主要應用方向

光譜儀建議選型參數列表

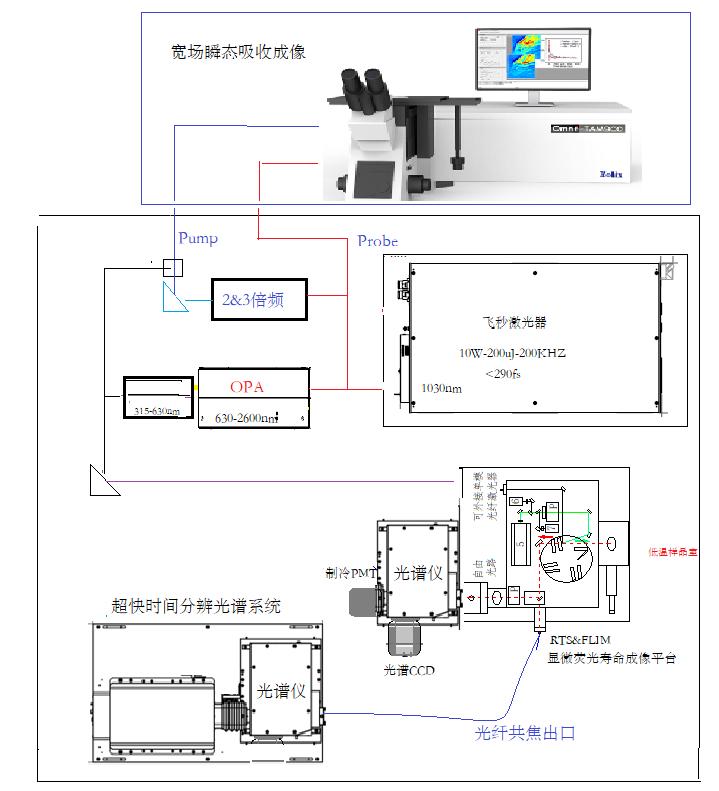

超快時間分辨光譜測試係統既可以與飛秒超快光源配合完成獨立的光譜測試，也可以與www.91（hàn）光的其他係統比如 TCSPC, RTS&FLIM顯微熒光壽命成像係統,TAM900寬場瞬態吸收成像係統，以及低溫製冷室，飛秒&皮秒激光器等配合完成更為複雜全麵的超快測試。

Zolix其他可配合超快測量係統

lRTS2& FLIM 顯微熒光壽命成像係統

• 光譜掃描範圍：200-900nm(可拓展)

• 最小時間分辨率：16ps

• 熒光壽命測量範圍：500ps-1μs@ 皮秒脈衝激光器

• 激發源： 375nm- 670nm 皮秒脈衝激光器可選，或使用飛秒光源

• 科研級正置顯微鏡及電動位移台

• 空間分辨率：≤1μm@100X 物鏡@405nm 皮秒脈衝激光器

• OmniFluo-FM 熒光壽命成像專用軟件

Omni-TAM900 寬場飛秒瞬態吸收成像係統

• 測量模式：

• 1：點泵浦-寬場探測：測量載流子遷移和熱導率等；
• 2：寬場泵浦-寬場探測：測量載流子分布和物理態的空間異質性等。

• 探測器：sCMOS相機

• 成像空間分辨率：優於500nm

• 載流子遷移定位精度 優於30nm

• 時間延時範圍：0-4ns或0-8ns可選

• 搭配倒置顯微鏡，可兼容低溫，探針台，電學調控等模塊
