DRN係列精密雙頻阻尼隔振光學平台_北京卓立漢光儀器有限公司

產品概述

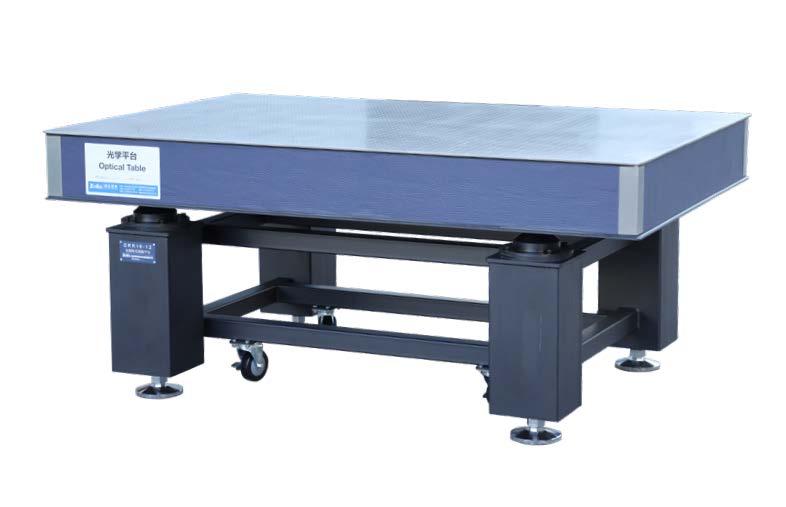

DRN係列精密雙頻阻尼隔振光學平台

命名規則

特點：

• 標準台麵上台板材料為SUS430（1Cr17）高導磁不鏽鋼，台麵也可選擇整體材料為SUS304弱磁不鏽鋼麵包板，台麵也可選擇整體材料為SUS316極弱磁不鏽鋼麵包板。

• 采用N型雙頻阻尼隔振係統，固有頻率通常小於6~12Hz。

• 表麵經過亞光處理，可有效減少雜散光。

• 整體焊接支架，剛性高，穩定性好。

• 側麵為藍色PU皮革，美觀、實用，四角用不鏽鋼板包角。

• 科研級精密阻尼隔振光學平台。

應用領域：

• 兼顧較高隔振要求與台麵穩定的實驗場景，如搭建小型光路、光學顯微成像、毫米波雷達、精密機械運動、放置光譜儀等。

DRN係列精密雙頻阻尼隔振光學平台技術指標：

• 固有頻率：＜6~12Hz，同負載和實際使用情況相關

• 平麵度：0.02~0.05mm/600mm×600mm

• 台麵：上台板4~6mm厚不鏽鋼

• 底板：下底板4~6mm厚，表麵噴黑塑處理

• 台麵厚度：100/200/300mm，詳見選型表

• 台麵加支架總高度800mm，總高度可調範圍：-10~+15mm

• 孔距：25mm×25mm

• 最邊緣孔距邊：37.5mm

• 孔徑：M6

• 重量：100mm厚台麵約：120Kg/m2

200mm厚台麵約：140Kg/m2

300mm厚台麵約：167Kg/m2

細節說明：

其它配件：

選型表：

產品型號	整體規格	台麵厚度	台麵自重（Kg）	支撐腿截麵積	支架負載能力（Kg）	備注
DRN09-06（-K）	900×600×800	100	65	150×150	600	4支撐
DRN10-08（-K）	1000×800×800	100	96	150×150	600	4支撐
DRN12-08（-K）	1200×800×800	100	115	150×150	600	4支撐
DRN12-09（-K）	1200×900×800	100	130	150×150	600	4支撐
DRN12-12（-K）	1200×1200×800	100	173	150×150	600	4支撐
DRN15-09（-K）	1500×900×800	200	189	150×150	900	4支撐
DRN15-10（-K）	1500×1000×800	200	210	150×150	900	4支撐
DRN15-12（-K）	1500×1200×800	200	252	150×150	900	4支撐
DRN15-15（-K）	1500×1500×800	200	315	150×150	900	4支撐
DRN18-09（-K）	1800×900×800	200	227	150×150	900	4支撐
DRN18-10（-K）	1800×1000×800	200	252	150×150	900	4支撐
DRN18-12（-K）	1800×1200×800	200	302	150×150	900	4支撐
DRN18-15（-K）	1800×1500×800	200	378	150×150	900	4支撐
DRN20-10（-K）	2000×1000×800	200	280	150×150	900	4支撐
DRN20-12（-K）	2000×1200×800	200	336	150×150	900	4支撐
DRN20-15（-K）	2000×1500×800	200	420	150×150	900	4支撐
DRN24-12（-K）	2400×1200×800	200	403	200×200	1300	4支撐
DRN24-15（-K）	2400×1500×800	200	504	200×200	1300	4支撐
DRN24-18	2400×1800×800	200	605	200×200	1300	4支撐
DRN30-12（-K）	3000×1200×800	300	601	200×200	1950	6支撐
DRN30-15（-K）	3000×1500×800	300	752	200×200	1950	6支撐
DRN30-18	3000×1800×800	300	902	200×200	1950	6支撐
DRN30-20	3000×2000×800	300	1002	200×200	1950	6支撐
DRN35-12	3500×1200×800	300	701	200×200	1950	6支撐
DRN35-15	3500×1500×800	300	877	200×200	1950	6支撐
DRN35-18	3500×1800×800	300	1052	200×200	1950	6支撐
DRN35-20	3500×2000×800	300	1169	200×200	1950	6支撐
DRN40-12	4000×1200×800	300	802	200×200	1950	6支撐
DRN40-15	4000×1500×800	300	1002	200×200	1950	6支撐
DRN40-18	4000×1800×800	300	1202	200×200	1950	6支撐
DRN40-20	4000×2000×800	300	1336	200×200	1950	6支撐
DRN45-15	4500×1500×800	300	1127	200×200	1950	6支撐

注：產品型號不帶（-K），表示無蜂窩粘接式帶隔離杯台麵可選。

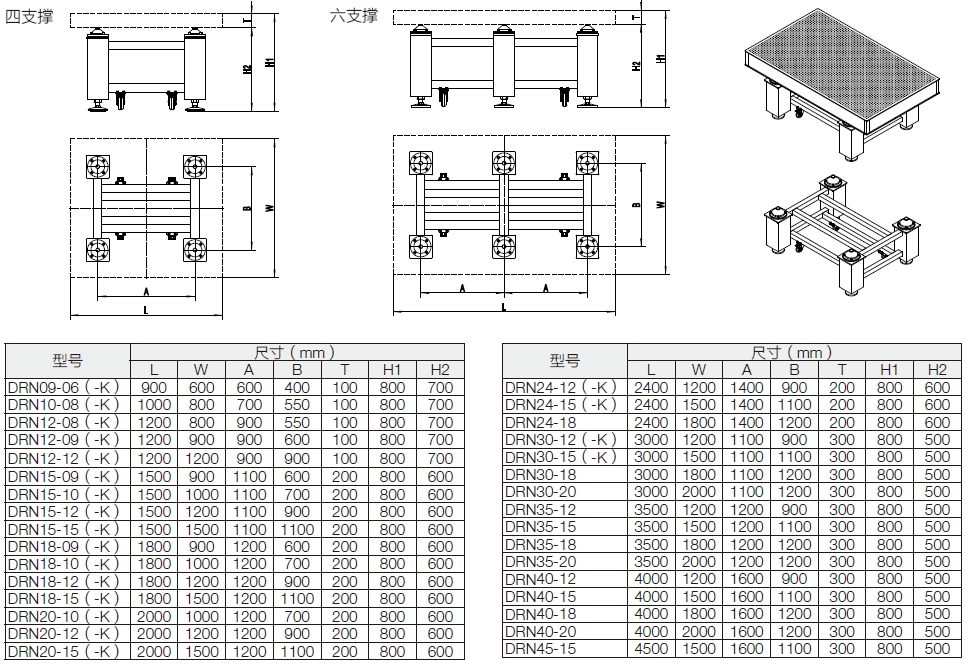

DRN係列精密雙頻阻尼隔振光學平台尺寸圖：
