ZVI-FV係列

ZVI-FV係列氣浮並聯負剛度主動隔振平台

由空氣彈簧,磁負剛度機構支撐、具備大範圍隔振帶寬的主動隔振平台
產品谘詢
資料下載
產品概述
ZVI-FV係列氣浮並聯負剛度主動隔振平台特點

• 空氣彈簧支撐,磁負剛度機構
• 機械式倒立擺負剛度機構並聯正剛度機構
• 6自由度主動隔振
• 主動隔振帶寬低至0.5Hz起
• 標品負載最大支持4600-6200KG
• 水平向電機峰值推力高達160N
• 總體規格(長、寬、高)多種規格可選
• 核心控製係統全部自研
• 核心部件國產化

技術指標

• 主動隔振帶寬:0.5-150Hz
• 台麵穩定性:≤±5um
• 傳遞率:≤-20dB@2Hz,≤-35dB@5Hz,≤-45dB@10Hz
• 水平向電機峰值推力高達160N
• 係統支持最大功率700W
• 台麵平麵度:NTBP:0.02-0.05mm/600mm ×600mm
NTBK:0.1mm/600mm×600mm
大理石台麵:0級、1級、2級、3級可選(GB/T20428-2006)
• 台麵厚度:100/200/300mm
• 孔徑:可定製孔徑
• 孔距:可定製孔距或特殊位置打孔
• 標品單腿最大承載能力:1600Kg

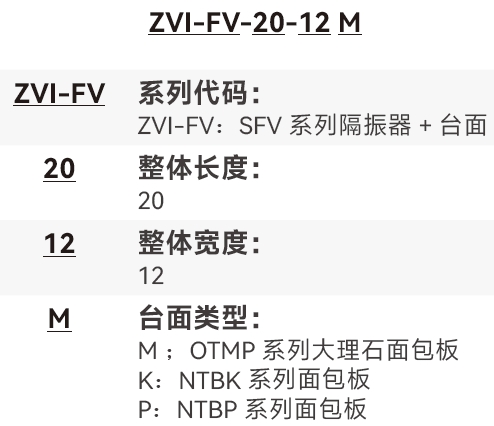

ZVI-FV係列氣浮並聯負剛度主動隔振平台命名規則
選型表:(-K、-O參考具體台麵信息)

產品型號

整體規格

(L*W:mm)

台麵上負載要求

台麵厚度

隔振器規格

(L*W*H:mm)

單腿重量

ZVI-FV-30-12M

3000×1200

100-1000

350

374×220×200

35kg

ZVI-FV-30-12M-Z(重載)

3000×1200

100-2000

400

360×250×200

35Kg


尺寸圖:

型號

尺寸( mm)

L

W

T

H1

H2

ZVI-FV-30-12M

3000

1200

350

900

550

ZVI-FV-30-12M-Z

(重載)

3000

1200

400

900

500
