Goniometer25-theta

Goniometerxx-theta/phi極低溫線性壓電擺動台

緊湊的設計,最小台麵尺寸夜25×25mm 超高真空&極低溫兼容:2E-11mbar&30mk
產品谘詢
資料下載
產品概述
Goniometerxx-theta/phi極低溫線性壓電擺動台特點:
• 緊湊的設計,最小台麵尺寸僅25×25mm
• 超高真空 & 極低溫兼容: 2 E-11 mbar & 30 mK
• 無磁材料 純Ti & BeCu組成,兼容18 Tesla磁場
• 高負載 max500 g
• 大行程: max12
• 閉環控製,位置傳感達到分辨率最高可到 0.2m°
命名規則
Goniometerxx-theta/phi極低溫線性壓電擺動台選型表:

型號

Goniometer25-theta

Goniometer25-phi

Goniometer35-theta

Goniometer35-phi



工作環境

默認: 1.4 K ~ 400 K; 2e-7 mbar;

18 Tesla可選1 - .ULT, 最低工作溫度 30 mK;

可選2 - .UHV, 最高真空環境 2E-11 mbar;

尺寸

25×25×12.5

25×25×12.5

35×35×16

35×35×16

旋轉中心與工作麵距離

41

53.5

50

66

行程

6.6 °

6 °

12 °

10 °

最大負載

200

200

500 g

500

最大推力(N)

2.2

2.2

3 N

3

傳感器

電阻傳感器

傳感器行程

6.6 °

6 °

12 °

10 °

分辨率

0.2 m°

0.5 m°

驅動電壓

Max. 200 V

插針數

Driven - 2 pins; Sensor - 3 pins

主 體

默認: 純鈦; ULT: 鈹銅

重量

20

20

70

70

注:主體材質-ULT和UHULT 版本為 BeCu,其餘PureT;線纜材質-碳青雙絞線,長20m;
針腳材質- UHV版本為Peek,BeCu,其餘為玻璃纖維填充;

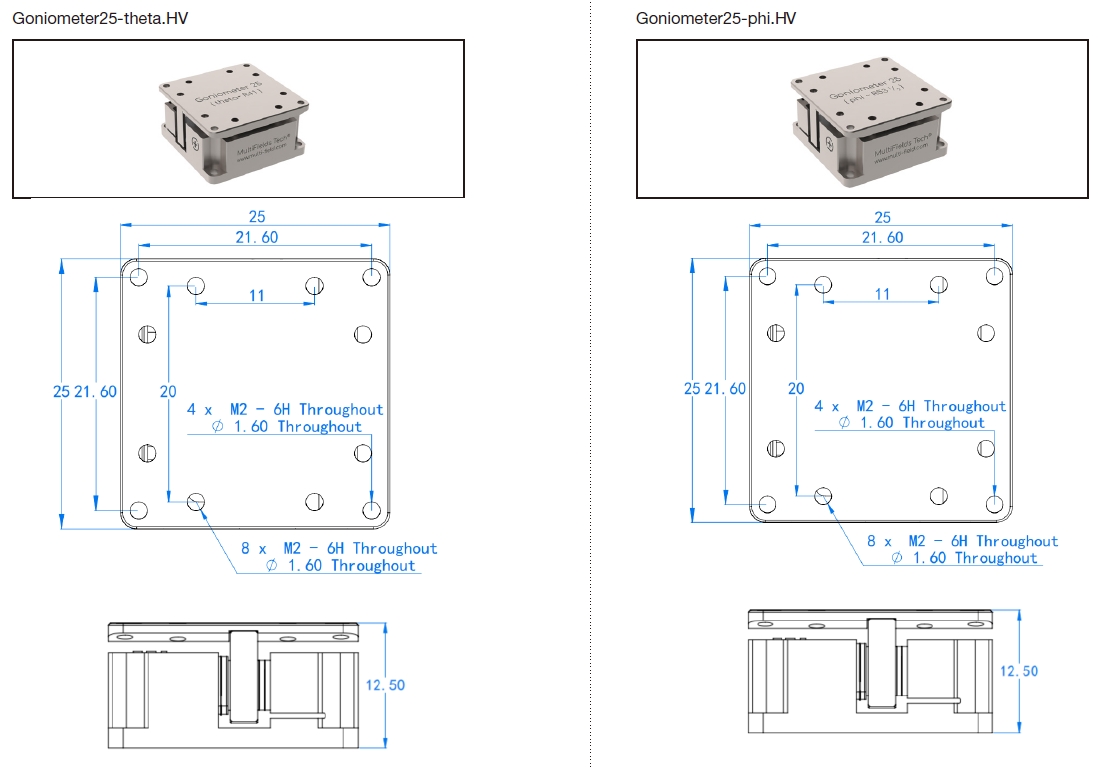

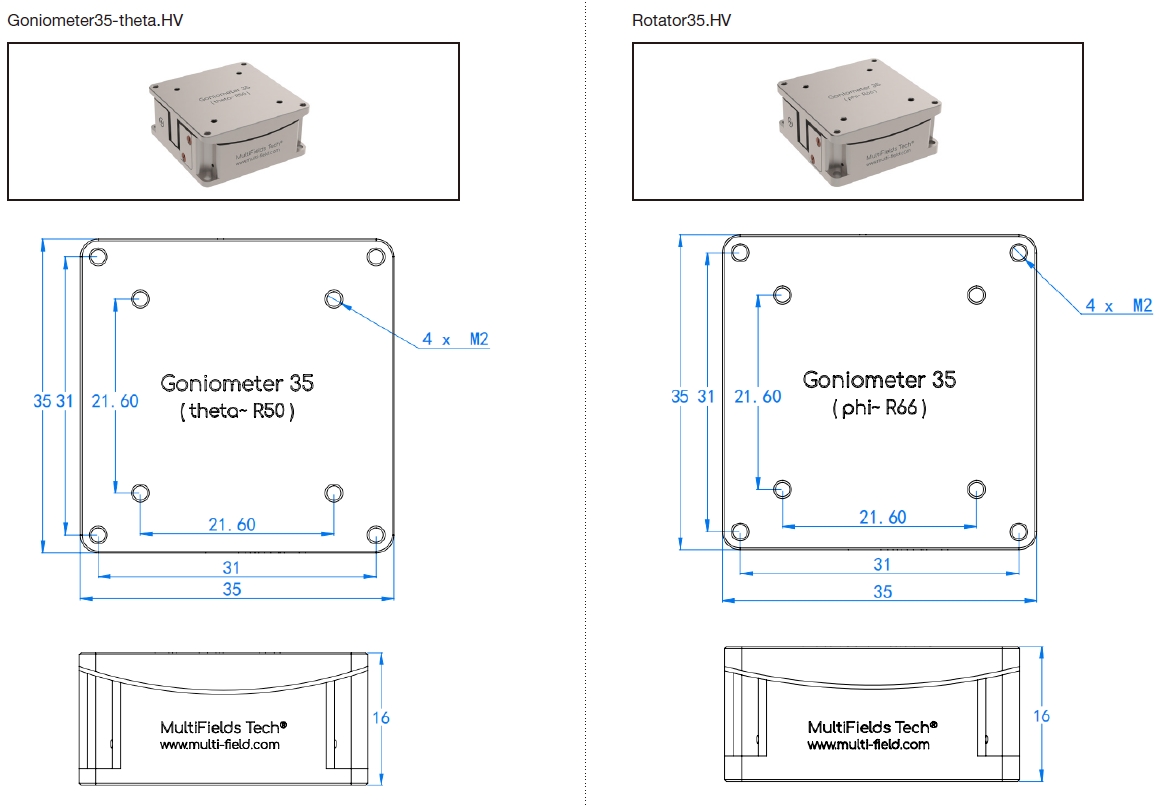

尺寸圖:
