DSR500
產品簡介
微納光電成像測試係統是一種利用顯微成像手段，通過不同波長激光進行探測，分析表征光電子器件的短路電流分布，表麵缺陷， 反射率等參數。並通過掃描獲得的圖像，分析各種參數的平麵均勻性，為光電器件的結構優化提供參考。
www.91光經過多年研究，推出基於振鏡顯微係統的LBIC 係統。本設備有著快速掃描，高分辨等特點，可以廣泛應用於：單晶矽、多晶矽、非晶矽、有機半導體、染料敏化等各類太陽能電池研究，也可以應用於GaN 等光電器件的研究。對光電探測器的量子效率， 器件的電阻分布特征，研究太陽能電池光生電流的不均勻性，研究器件吸收和電荷生成的微區特性，以及光電材料界麵，半導體結區的品質分布等提供可靠的分析數據。
係統結構描述：
激光通過掃描透鏡，掃描振鏡，成像透鏡，由顯微鏡聚焦到樣品表麵，激光激發樣品產生光電流，光電流信號通過探針引出至電流源表，再通過軟件在軟件中讀出。掃描時，振鏡是通過電壓控製器控製光束的偏轉角度，激光的光斑在樣品的XY 方向上掃描移動， 軟件記錄每一個激光聚焦光斑的位置和其對應的電流值，在軟件上同步描繪出光電流成像圖，顯示了樣品的電流分布。由於采用振鏡結構，光斑移動在物鏡處是不同位置入射，而不是不同角度入射，因此可以保證入射到樣品不同位置的光斑模式不會變化
整個係統的結構如下圖所示：包含
■ 光源（激光器或者連續光源），係統原理結構如下圖所示：
下圖為光斑在掃描設定不同位置模式沒有變化
產品特點
■ 多路激光波長可選；基本參數
|
激光器（光源） |
標配532nm激光器，能量穩定性1%@4小時 可選配2路激光器用於光電流測試 |
|
顯微鏡模塊 |
反射式/透射式LED照明 物鏡：標配（20X， WD=7.5mm） 超長工作距離 最大掃描範圍：260 x 200 μm （20x物鏡下） 位置重複性：小於1 μm 最小掃描步長：0.2μm 步長可選範圍：0.2-30μm 激光光斑：2μm |
|
數據采集 |
電流源表：Keithley 2450 測量範圍：1nA ・ 1A 暗噪聲：50pA 分辨率：20fA 準確度： 0.03% |
|

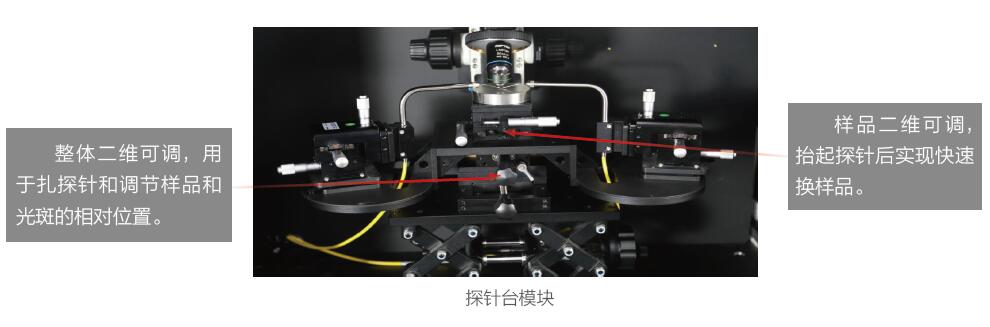

探針台模塊 |
直徑65mm真空吸附卡盤 探針座和樣品整體二維移動，方便樣品位置與光斑位置重合 樣品位置單獨二維移動，方便同類樣品更換 樣品位置移動行程25mm，分辨率5μm 探針座：XYZ行程12mm，分辨率0.7μm 探針：鎢針，直徑5μm，10μm，20μm可選 |
|
軟件 |
光電流掃描（Mapping）：可以設定固定的電壓，逐點獲取電流值 I-V曲線掃描（Mapping）：可以設定指定的電壓區間，逐點獲取I-V曲線 指定區域掃描（Mapping） |
|
光譜響應度測試（選配） |
光譜範圍200-1100nm，可以擴展到2500nm 光譜響應度曲線 量子效率曲線 偏壓設置功能 |
|
激光器（選項） |
波長：405nm或者635nm可選，其他波長谘詢銷售 能量穩定性：小於1%@2個小時 功率：10mW和30mW（可選） |
主機：i7，16G 內存，256G 固態+2T 機械硬盤， 2G 獨顯；21.5 英寸電腦顯示器
軟件功能：
閾值處理；局部放大，等高線顯示，三維顯示，單點測試數據顯示，導出txt，excel 數據等。
軟件功能說明：

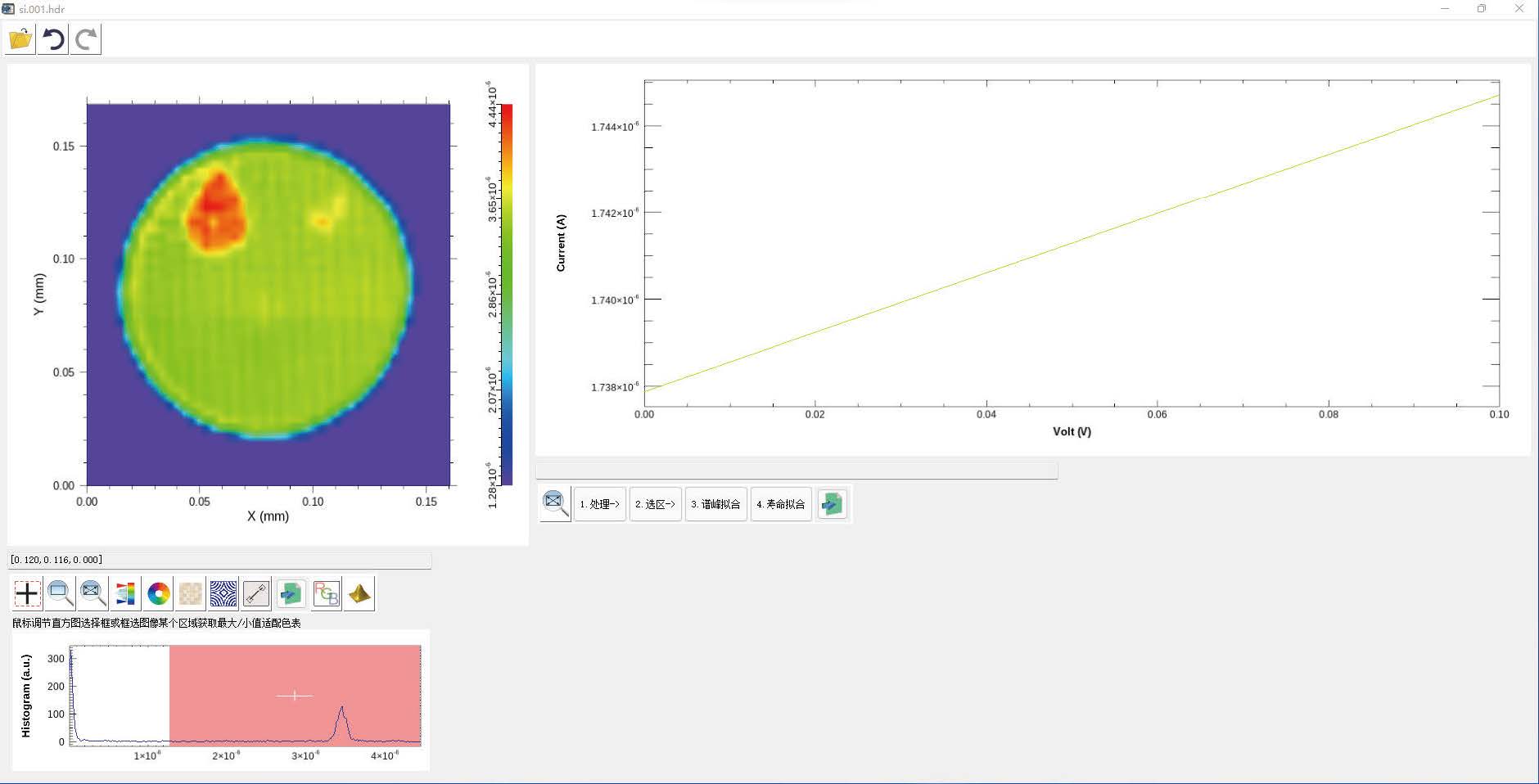

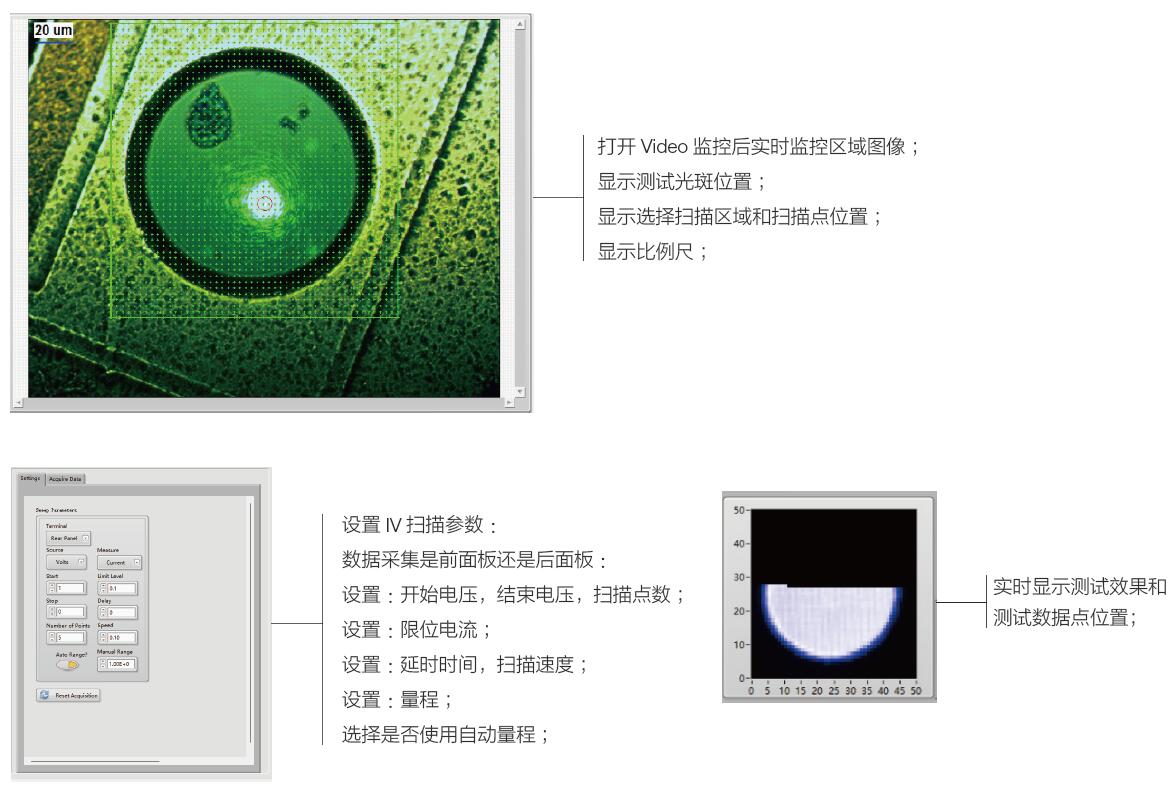

軟件測試界麵如下圖：

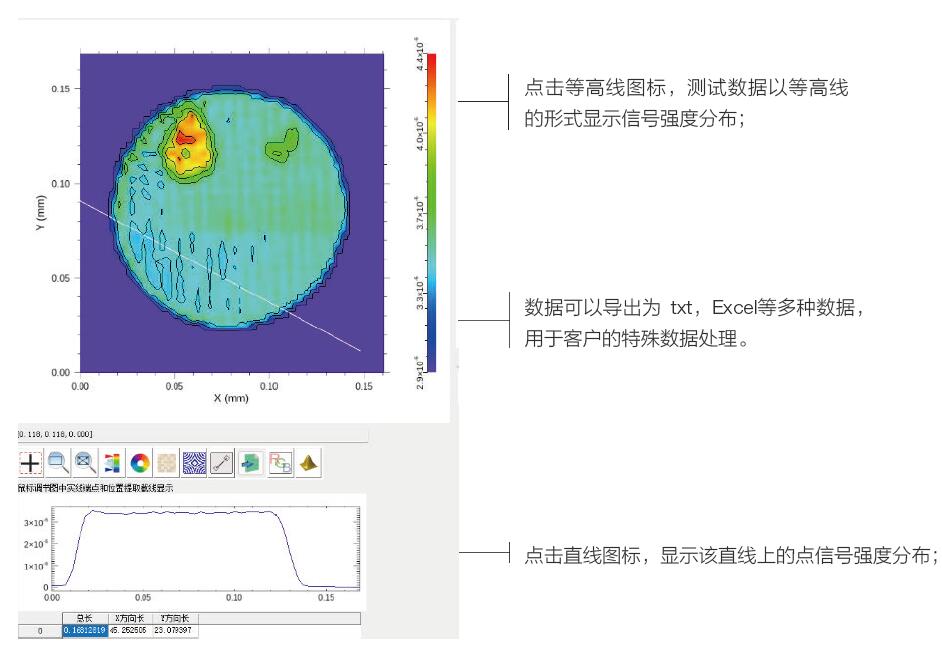

數據分析軟件界麵如下圖所示：
測試案例：
測試條件：
圖A, 樣品掃描區域的CCD 監控圖，圖B, 樣品mapping 數據處理等高線圖以及三維圖。
2. 納米材料-WSe2：有效麵積25X10um
測試條件：
圖A, 樣品監控區域成像圖，圖B, 樣品掃描區域的CCD 監控圖，圖C, 樣品掃描（mapping）數據處理等高線圖以及三維圖。
選型列表：
|
規格/型號 |
DSR500-LBIC |
DSR500-LBIC-RDB |
|
激光器 |
波長532nm，功率：30mW；穩定性：1%@2小時 |
|
|
物鏡 |
20X@奧林巴斯，WD=7.5mm，波長範圍：350-750nm |
|
|
探針台 |
2個探針座 |
|
|
數據采集 |
Keithley 2450 |
無 |
