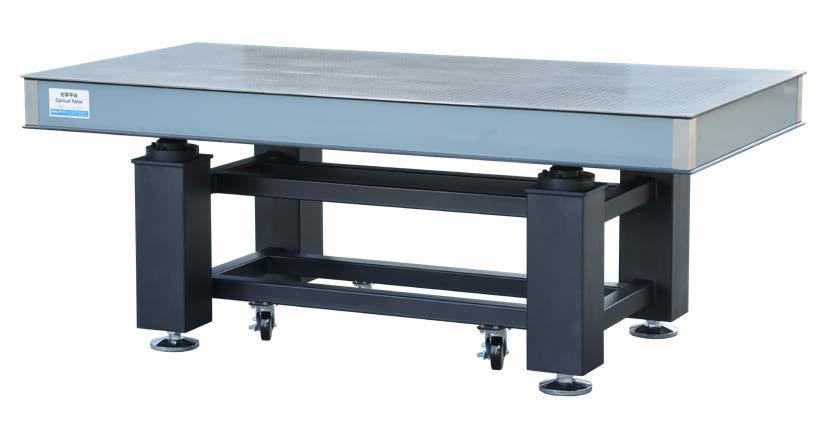

DRB係列薄型雙頻阻尼隔振光學平台

產品概述

命名規則

DRB係列薄型雙頻阻尼隔振光學平台特點：
• 標準台麵上台板材料為SUS430（1Cr17）高導磁不鏽鋼，台麵也可選擇整體材料為SUS304弱磁不鏽鋼麵包板，台麵也可選擇整體材料為SUS316極弱磁不鏽鋼麵包板。

• 采用 B 型雙頻阻尼隔振係統，固有頻率通常小於7~20Hz。

• 表麵經過亞光處理，可有效減少雜散光。

• 整體焊接支架，剛性高，穩定性好。

• 側麵為灰色鋁塑板，美觀、實用，四角用不鏽鋼板包角。

• 高性價比的阻尼隔振光學平台。

應用領域：

• 兼顧較低隔振要求與台麵穩定的實驗場景，如簡單光學實驗，放置較低精度光學儀器。

技術指標：
• 固有頻率：＜7~20Hz，同負載和實際使用情況相關

• 平麵度：0.1mm/600mm×600mm

• 台麵：上台板4~6mm厚不鏽鋼

• 底板：下底板4~6mm厚，表麵噴黑塑處理

• 台麵厚度：50/100/150/200mm，詳見選型表

• 台麵加支架總高度800mm，總高度可調範圍：-10~+15mm

• 孔距：25mm×25mm

• 最邊緣孔距邊：37.5mm

• 孔徑：M6

• 重量：50mm厚台麵約：110Kg/m2

100mm厚台麵約：120Kg/m2

150mm厚台麵約：130Kg/m2

200mm厚台麵約：140Kg/m2

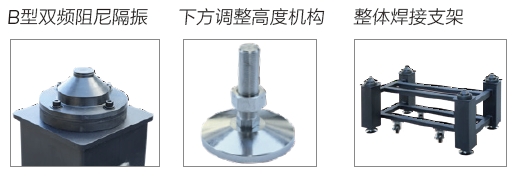

細節說明：

其它配件：

DRB係列薄型雙頻阻尼隔振光學平台選型表：

產品型號	整體規格（mm）	台麵厚度	台麵自重（Kg）	支撐腿截麵積（mm）	支架負載能力（Kg）	備注
DRB06-06（-K）	600×600×800	50	40	80×80	500	4支撐
DRB09-06（-K）	900×600×800	50	59	80×80	500	4支撐
DRB10-08（-K）	1000×800×800	50	88	80×80	500	4支撐
DRB12-06（-K）	1200×600×800	50	79	80×80	500	4支撐
DRB12-08（-K）	1200×800×800	50	106	80×80	500	4支撐
DRB12-09（-K）	1200×900×800	50	119	80×80	500	4支撐
DRB12-12（-K）	1200×1200×800	50	158	80×80	500	4支撐
DRB15-09（-K）	1500×900×800	100	162	120×120	800	4支撐
DRB15-10（-K）	1500×1000×800	100	180	120×120	800	4支撐
DRB15-12（-K）	1500×1200×800	100	216	120×120	800	4支撐
DRB15-15（-K）	1500×1500×800	100	270	120×120	800	4支撐
DRB18-09（-K）	1800×900×800	100	194	120×120	800	4支撐
DRB18-10（-K）	1800×1000×800	100	216	120×120	800	4支撐
DRB18-12（-K）	1800×1200×800	100	259	120×120	800	4支撐
DRB18-15（-K）	1800×1500×800	100	324	120×120	800	4支撐
DRB20-10（-K）	2000×1000×800	150	260	160×160	1000	4支撐
DRB20-12（-K）	2000×1200×800	150	312	160×160	1000	4支撐
DRB20-15（-K）	2000×1500×800	150	390	160×160	1000	4支撐
DRB24-12（-K）	2400×1200×800	150	374	160×160	1000	4支撐
DRB24-15（-K）	2400×1500×800	150	468	160×160	1000	4支撐
DRB24-18	2400×1800×800	150	562	160×160	1000	4支撐
DRB30-12（-K）	3000×1200×800	200	504	160×160	1500	6支撐
DRB30-15（-K）	3000×1500×800	200	630	160×160	1500	6支撐
DRB35-12	3500×1200×800	200	588	160×160	1500	6支撐
DRB35-15	3500×1500×800	200	735	160×160	1500	6支撐

注：產品型號不帶（-K），表示無蜂窩粘接式帶隔離杯台麵可選。
尺寸圖

產品型號	3D圖紙
DRB06-06（-K）
DRB09-06（-K）
DRB10-08（-K）
DRB12-06（-K）
DRB12-08（-K）
DRB12-09（-K）
DRB12-12（-K）
DRB15-09（-K）
DRB15-10（-K）
DRB15-12（-K）
DRB15-15（-K）
DRB18-09（-K）
DRB18-10（-K）
DRB18-12（-K）
DRB18-15（-K）
DRB20-10（-K）
DRB20-12（-K）
DRB20-15（-K）
DRB24-12（-K）
DRB24-15（-K）
DRB24-18
DRB30-12（-K）
DRB30-15（-K）
DRB35-12
DRB35-15
