TFT 傳感芯片規格
TFT 讀取係統規格
|

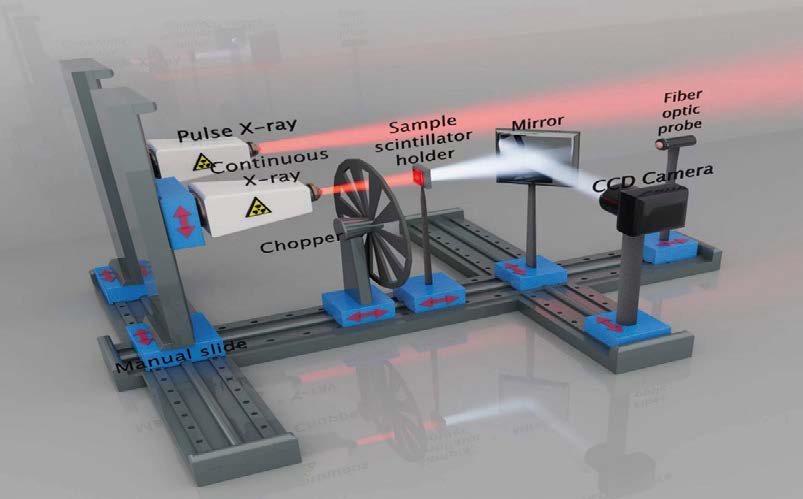

穩態X 射線激發發光測量 |
光源 |
能量：4-50KV，功率：0-50W 連續可調，靶材：鎢靶，鈹窗厚度 200μm 樣品位置輻射劑量：0-25Sv/h
|
||
|
光路 |
透射和反射雙光路，可切換 |
|||
|
光譜範圍 |
200-900nm（可擴展近紅外） |
|||
|
監視器 |
內置監視器方便觀察樣品發光，可拍照 |
|||
|
快門 |
可控屏蔽快門，輻射光源最大功率下，關閉快門，樣品位置輻射劑量小於10uSv/h |
|||
|
輻射防護 |
滿足國標《X 射線衍射儀和熒光分析儀衛視防護標準》（GBZ115-2023） |
|||
|
樣品支架 |
配備粉末、液體、薄膜樣品架 |
|||
|
成像測量模塊 |
成像麵積：直徑20mm（可定製更大麵積：120mm×80mm） 成像耦合光路附件，樣品測試夾具 相機參數：顏色：黑白，分辨率：20MP, 5472 (H) x 3648 (V)， 像元尺寸：2.4μm×2.4μm，量子效率：84%@495nm，暗電流：0.001e-/pixel/s， 製冷溫度：-15℃，成像分辨率：優於20lp/mm
|
|||
|
瞬態X 射線激發發光測量 |
光源 |
皮秒脈衝X 射線源 |
納秒脈衝X 射線源* |
|
|
405nm ps 激光二極管：波長：100Hz-100MHz 可調， 峰值功率：400mW@ 典型值，脈衝寬度：<100ps 光激發X 射線光管：輻射靈敏度：QE10%（@400nm），靶材：鎢， 操作電壓：40KV，操作電流：10μA@ 平均值，50μA@ 最大值
|
電壓：150KV 脈衝寬度：50ns 重複頻率：10Hz 平均輸出劑量率：2.4mR/pulse
|
|||
|
數據采集器 |
TCSPC 計數器 |
條紋相機（同時獲得光譜和壽命） |
示波器 |
|
|
|
瞬時飽和計數率：100Mcps 時間分辨率(ps)：16/32/64/128/ 256/512/1024/…/33554432 通道數：65535 死時間：＜ 10ns 支持穩態光譜采集 數據接口：USB3.0 最大量程：1.08μs @16ps， 67.1μs@1024ps， 2.19s@33554432ps
|
光譜測量範圍：200-900nm 時間分辨率：<=5ps, ( 最小檔位時間範圍+ 光譜儀光路係統) 探測器：同步掃描型通用條紋相機ST10 測量時間窗口範圍：500ps-100us ( 十檔可選) 工作模式：靜態模式，高頻同步模式以及 低頻觸發模式； 係統光譜分辨率：<0.2nm@1200g/mm 單次成譜範圍：>=100nm@150g/mm 靜態（穩態）光譜采集， 瞬態條紋光譜成像及熒光壽命曲線采集
|
模擬帶寬：500 MHz 通道數：4+ EXT 實時采樣率：5GSa/s( 交織模式）， 2.5GSa/s( 非交織模式) 存儲深度：250Mpts/ch( 交織模式)， 125 Mpts/ch( 非交織模式)
|
|
|

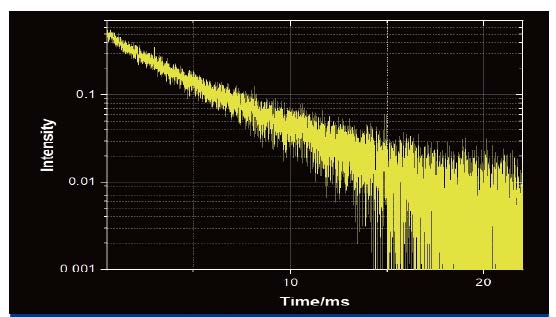

壽命尺度 |
500ps-10μs |
100ps-100μs |
100ns-50ms |
|
|
X 射線探測成像 |
方式 |
CMOS 成像 |
單像素探測器 |
TFT 集成的麵陣探測器 |
|
配置 |
成像耦合光路附件，樣品測試夾具 相機參數： 顏色：黑白 分辨率：20MP, 5472 (H) x 3648 (V) 像元尺寸：2.4μm×2.4μm 量子效率：84%@495nm 暗電流：0.001e-/pixel/s 製冷溫度：-15℃
|
XY 二維電動位移台： XY5050： 行程：X 軸50mm，Y 軸50mm，重複定 位精度1.5μm，水平負載4Kg； XY120120： 行程：X 軸120mm，Y 軸120mm，重複 定位精度3μm，水平負載20Kg
|
TFT 陣列傳感芯片 （可提供直接型和間接型芯片）： 背板尺寸（H×V×T）： 44.64×46.64×0.5 mm， 有源區尺寸（H×V）：32×32mm， 分辨率（H×V）：64×64， 像素大小：500×500μm TFT 讀出係統： 成像規格： 解析度：64 行×64 列， 數據灰階：支持256 灰階顯示， 數據通信方式：WIFI 無線通訊， 數據顯示載體：手機/ 平板（androids 9.0 以上操作係統、6GB 以上運行內存）
|
|
|
輻射劑量 |
測定輻射計量表 |
探測器：塑料閃爍體, Ø30x15 mm 連續長期輻射：50 nSv/h ... 10 Sv/h 連續短期輻射：5 μSv/h ... 10 Sv/h 環境劑量當量測量範圍：10 nSv ... 10 Sv 連續的短時輻射響應時間：0.03 s 相對固有誤差：連續和短期輻射：±15% 最大 137 Cs 靈敏度：70 cps/(μSv·h-1 ) 劑量率變化0.1 to 1 μSv/h 的反應時間 ( 精度誤差 ≤ ±10%) < 2 s 全
|
||
|

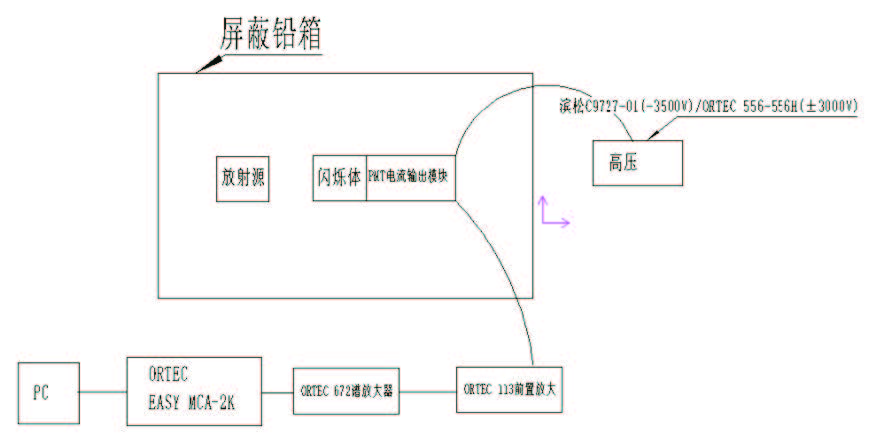

同位素源 |
Na-22（或 Cs-137 可選），屏蔽鉛箱（被測器件及光路），充分保證測試人員安全 |
|
光電倍增管 |
光譜範圍：160-650nm，有效麵積：46mm 直徑，上升時間：≤ 0.8ns |
|
高壓穩壓電源 |
提供：0-3000V |
|
閃爍體前置放大器 : |
上升時間＜ 60ns 積分非線性≤ ±0.02% 計數率：250 mV 參考脈衝的增益偏移 <0.25%，同時應用 65,000/ 秒的 200 mV 隨機脈衝的額外計 數速率， 前置放大器下降時間：信號源阻抗為 1 MΩ，則下降時間常數為 50 μs |
|
譜放大器 |
高性能能譜，適合所有類型的輻射探測器（Ge、Si、閃爍體等） 積分非線性（單極輸出）: 從 0 到 +10V<0.025% 噪聲：增益 >100 時，等效輸入噪聲 <5.0uV rms；手動模式下，增益＞ 1000 時，等效輸入噪聲 <4.5uV rms；或者自動模式下，增益 >100 時，等效輸入噪聲 <6.0uV rms 溫度係數（0 到 50° C）單極輸出：增益為 <+0.005%/'C，雙極輸出：增益為 <+0.07%/'C，直流電 平為 <+30μV/° C 誤差：雙極零交叉誤差在 50:1 動態範圍內 <±3 ns 增益範圍：2.5-1500 連接可調，增益是 COARSE（粗調）和 FINE GAIN（微調增益）的乘積。 單極脈衝形狀：可用開關為 UNIPOLAR（單極）輸出端選擇近似三角形脈衝形狀或近似高斯脈衝形狀。 配置專用 3kv 高壓電源 |
|
2K 通道多道分析儀 |
ADC: 包括滑動標度線性化和小於 2us 的死區時間，包括存儲器傳輸 積分非線性 : 在動態範圍的前 99% 範圍內≤士 0.025%。 差分非線性 : 在動態範圍的前 99% 範圍內小於士 1%。 增益不穩定性 :< 士 50 ppm/° C 死區時間校正 : 根據 Gedcke-Hale 方法進行的延長的實時校正。 USB 接口 :USB 2.0 到 PC 的數據傳輸速度最高可達 480Mbps |
|
操作電腦 |
/ |
|
光學平台 |
尺寸：1500*1200*800mm 台麵 430 材質，厚度 200mm，帶腳輪。固有頻率：7-18Hz，整體焊接式支架 |
