RTS2多功能激光共聚焦顯微拉曼光譜儀
RTS2 多功能激光共聚焦顯微拉曼光譜係統，基於新一代顯微共焦技術，具有良好擴展性，可根據需求拓展為以拉曼為主要功能的顯微光譜工作站，是您科學研究的優質選擇！
RTS2多功能激光共聚焦顯微拉曼光譜儀典型優勢
• 緊湊穩定的拉曼光路，減小光程，提高係統穩定度和重複性
• 內置 532,638,785 常用激光器，激光光路固化無需切換和調節
• 可擴展第四路單模光纖激光器或者自由光路耦合，兼容各類激光器
• 可選配光纖共焦，空間光共焦以及針孔共焦多種共焦方式，兼顧顯微成像和高共焦實驗
• 未經任何改造的科研級正置顯微鏡，可保證顯微鏡原有功能不受影響
• 可配置自動聚焦模塊，保持樣品時刻處於聚焦狀態
• 標配 320mm 焦長影像校正高通光量光譜儀，高像素深製冷光譜 CCD 相機
• 可擴展 EMCCD，ICCD，InGaAs 陣列等探測器，擴展係統 功能
• 采用超高精度電動平台，1μm 定位精度，可升級拉曼 Mapping 功能
• 提供與開環，閉環高低溫等各類樣品台等的多種聯用方案
• 可與高光譜係統直接聯用，進行微區透反吸，暗場散射光譜，寬場熒光光譜采集
① 拉曼接口盒：內置常用激光器及濾光片組，擴展激光器包含自由光和單模光纖輸入
② 光路轉向控製：光路轉向控製可向下和向左，與原子力，低溫，探針台等外設聯用，可升級振鏡選項
③ 明視場相機：明視場相機代替目鏡
④ 拉曼顯微鏡：正置科研級金相顯微鏡，標配落射式明暗場照明，其他照明方式可升級
⑤ 電動樣品台：75x50mm 行程高精度電動載物台，1μm 定位精度
⑥ 光纖共焦或者針孔共焦模式：可提高 Z 軸共焦分辨率，Z 分辨<1.5μm@10μm 針孔
⑦ CCD- 狹縫共聚焦耦合：標配自由光 CCD- 狹縫耦合方式，可使用光譜儀成像模式，高通光量
⑧ 光譜 CCD：背照式深耗盡型光譜 CCD 相機，200-1100nm 工作波段，峰值 QE>90%
⑨ 320mm 光譜儀：F/4.2 高通光量影響校正光譜儀，1x10^-5 雜散光抑製比
拉曼光譜性能指標
矽三階峰信噪比>30:1，矽四階峰可見
檢測條件:532nm 激光器，100μm 狹縫寬度，Multitrack模式下100x 物鏡(0.9NA)，樣品上激光功率10mW，積分時間300s， 累積次數1，600 刻線光柵
氖燈585nm 光譜，絕對波數單位，半高寬1.2cm-1
光譜分辨率( 半高寬): ≤ 1.5cm-1典型值，2cm-1 保證值(320mm 光譜儀), ( 測量氖 燈線585nm 半高寬)
檢測條件: 在可見波段: 采用氖燈測量，10x 物鏡，1800g/mm 光柵，光柵在+1 級條件下工作， 狹縫寬度為10um。實驗時將氖燈置於顯微鏡下，測量譜線為 585 nm ， 半高全寬(FWHM) ≤ 1.5cm-1
低波數性能：60cm-1 典型值，90cm-1 保證值，樣品：硫，積分時間0.1s。提供<30cm-1 選項

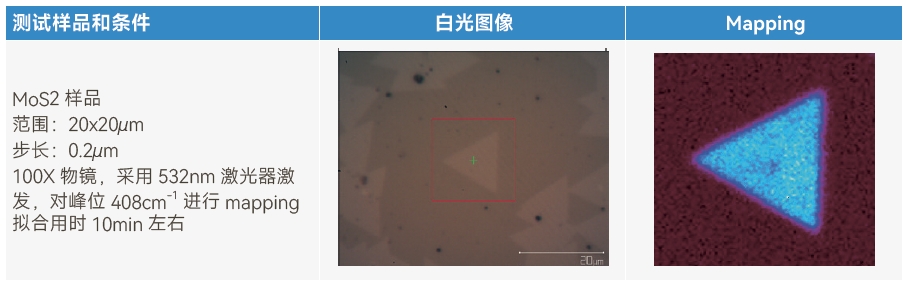

拉曼 mapping
RTS2多功能激光共聚焦顯微拉曼光譜係統靈活的配置
1.RTS2 倒置共聚焦拉曼係統
針對生命科學的客戶，我司提供基於Nikon Ti-2U 雙層光路倒置顯微鏡的解決方案，倒置顯微鏡的所有功能均可配置，可同時滿足包含共聚焦拉曼光譜及mapping，寬場熒光成像，寬場熒光光譜，暗場散射光譜等功能。
2.RTS2 顯微高光譜係統
高光譜成像儀（也稱光譜相機或高光譜相機、高光譜儀），是將分光元件與麵陣列相機完美結合，可同時、快速獲取光譜和影像信息；可應用於諸多領域的科學研究及工業自動化檢測。
www.91光運用 “ 譜王”(OmniImager) 係列高光譜係統，打造了顯微高光譜係統，“譜王”(OmniImager) 係列采用高衍射效率的透射式光柵分光模組與高靈敏度麵陣列相機、結合內置掃描成像，自動調焦及輔助攝像頭技術，可與標準C接口的成像鏡頭或正置/倒置顯微鏡直接集成，實現光譜影像的快速采集。
顯微高光譜係統可實現
• 顯微透反吸高光譜
• 寬場熒光高光譜
• 暗場散射高光譜（下圖），左部為高光譜相機拍攝的高光譜圖像，顆粒顏色為根據光譜中心波長及帶寬合成的偽彩圖，右部為局部高光譜圖及單顆粒的光譜
3.RTS2 雙譜儀動高壓時間分辨拉曼係統
在標準RTS2 共聚焦顯微拉曼光譜儀基礎上，可通過加配ICCD 和光纖共聚焦選項，直接升級快速動力學顯微光譜係統， 配合雙ICCD 光譜儀，可獲得最快20us 的快速反應過程。
4.RTS2 脈衝拉曼係統
將標準RTS2 係統的CCD 更換為ICCD，並配置特殊的脈衝激光器，即可進行脈衝拉曼實驗，以在強背景信號下提取弱的拉曼信號。脈衝拉曼適用應用: 超高溫拉曼>1500℃ ; 遠程拉曼）（日光環境）；熒光環境（熒光壽命＞10ns）

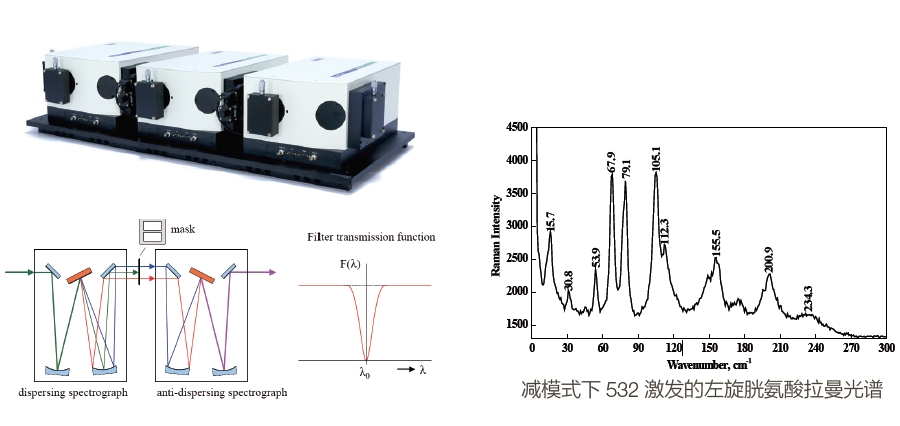

5. 三級聯光譜儀選項
三級聯譜儀工作在減模式下時，可以獲得超高雜散光抑製比，適用於可調諧激光波長的可見或紫外共振拉曼，或者超低波數拉曼。
6. 全角度偏振選項
在標準RTS2 係統上增加偏振模組，儀器最大程度地減少了反射鏡對於偏振態的影響，在顯微光路設計部分確保了不同測試需求的兼容性以及整裝模塊的穩定性，可以輕鬆調整調節模塊而不
需要對其進行複雜的校準，因此可以快速滿足不同類型樣品的測試需求，可實現任意角度（360°）起偏/ 檢偏測量。用於分子結構對稱性與材料取向的測量分析，如高分子材料，液晶，二維晶體等。
圖 CCl4 拉曼峰位360°偏振測試譜圖
7. 自動聚焦拉曼光譜係統
