基於RTS2 顯微係統而搭建,集成拉曼/熒光/光電流原位測試功能。該係統可原位探測拉曼、熒光及光電流信號。配合高精度微米電動位移台,實現Raman Mapping,PL Mapping以及激光誘導光電流成像(LBIC)。深度表征材料內部的分子振動能級與轉動能級結構信息,光生載流子的生成與複合機製,器件吸收和電荷生成的微區特性,光電材料界麵以及半導體結區的品質分布等特性。
|
Raman與 Raman Mapping |
Raman 光譜範圍 |
80-9000cm-1 @532激光器 |
|
共焦方式 |
針孔共聚焦 |
|
|
靈敏度 |
矽三階拉曼峰的信噪比好於20:1,並能觀察到四階峰 |
|
|
空間分辨率 |
≤1μm@100X物鏡,NA0.9,532nm單縱模激光器 |
|
|
光譜CCD探測器 |
分辨率≥2000x256 量子效率在700nm-870nm區間處>90%, 光譜範圍:200 ~ 1100 nm |
|
|

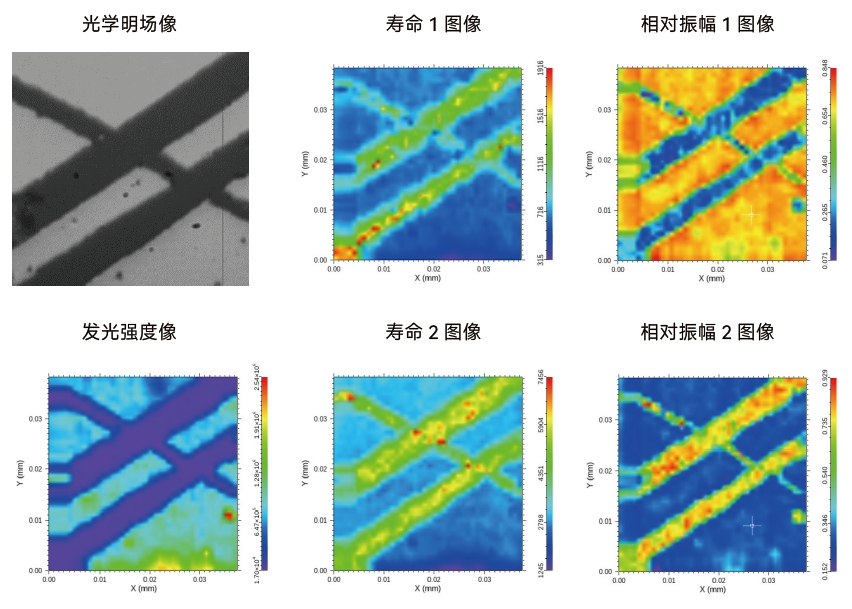

熒光 PLMapping 與 FLIM
|
光譜掃描範圍 |
200-900nm |
|
最小時間分辨率 |
2ps或16ps可選 |
|
|
熒光壽命測量範圍 |
100ps-10μs |
|
|
激光器波長 |
193nm/195nm/213nm/266nm/375nm/405nm等多波長穩態與瞬態激光器可選 |
|
|
空間分辨率 |
≤1μm@100X物鏡@405nm皮秒脈衝激光器 |
|
|
位移台範圍 |
掃描範圍大於300x300mm^2,最小分辨率1um |
|
|
光電流 Mapping
|
激光器 |
標配532nm激光器,也可以選擇其他波長激光器 例 如405nm/633nm/785nm等 |
|
光路 |
振鏡光路設計,可以兼容低溫台 |
|
|
掃描範圍 |
掃描範圍大於200×200 μm2 最小分辨率1 μm。
|
|
|
數據采集 |
電流源表:Keithley 2450 測量範圍:1nA – 1A 暗噪聲:50pA 分辨率:20fA 準確度: 0.03% 也可以根據用戶需求選擇
|
|
|
探針台 |
直徑65mm真空吸附卡盤 探針座和樣品整體二維移動,方便樣品位置與光斑位置重合 樣品位置單獨二維移動,方便同類樣品更換 樣品位置移動行程25mm,分辨率5μm 探針座:XYZ行程12mm,分辨率0.7μm 探針:鎢針,直徑5μm,10μm,20μm可選 |
|
|
測試功能 |
光電流掃描(Mapping):可以設定固定的電壓,逐點獲取電流值 I-V曲線掃描(Mapping):可以設定指定的電壓區間,逐點獲取I-V曲線 |
|
|
低溫台 |
77k-300k,其餘溫度可選,電學接口可選 |
|
|
瞬態光電流/光電壓測試 |
可以增加脈衝激光器例 如ns脈衝YAG激光器 , 進行瞬態光電流/光電壓測試 |
|
|
自動聚焦 |
激光自動聚焦 |
自主研製的激光輔助離焦量傳感器。可在無圖案晶圓上實現精確自動聚焦和表麵跟蹤。輔以圖形邊緣識別,實現雙模式自動調焦。 |
|
明場成像與照明係統 |
自主研製的小型化科勒照明係統。照明視場均勻、無暗角,成像視場中心和邊角均有高對比度和解析度。 |
|
|
全自動操作 |
全軟件控製,自動調焦、尋區、切換物鏡 |
|
|
對焦精度 |
在全掃描範圍自動聚焦和實時表麵跟蹤對焦精度<0.2 μm |
|
|
晶圓測試 |
樣品台 |
8時吸氣台(12時可定製)可兼容2、4、6、8吋晶圓片 |
|
功能 |
應力測試,載流子濃度,缺陷檢測等 |
|
|
軟件分析 |
可對光譜峰位、峰高和半高寬等進行擬合。可自動擬合並計算應力、晶化率、載流子濃度等信息,樣品數據庫可定製。主成分分析(PCA)和k-均值聚類處理模塊。將擬合結果以二維圖像方式顯示。 |
|
