產品概述

特點：

• 緊湊設計, 最小台麵直徑僅16mm

• 超高真空 & 超低溫兼容: 2 E-11 mbar & 30 mK

• 無磁材料（純 Ti & BeCu），最高兼容 18 Tesla 磁場

• 超高負載 & 超高推力, 最高500g&2.5Ncm

• 大行程: 360 ° endless

• 閉環控製，內置位置傳感器，最小位置分辨率10

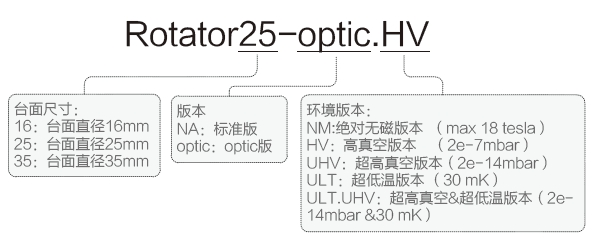

命名規則

極低溫線性壓電旋轉台Rotatorxx-(optic)選型表

型號	Rotator16	Rotator25	Rotator25-optic	Rotator35
工作環境	默認: 1.4 K ~ 400 K; 2e-7 mbar; 18 Tesla 可選1 - .ULT, 最低工作溫度 30 mK; 可選2 - .UHV, 最高真空環境 2E-11 mbar;
外形尺寸	Dia 16×15.6	25×25×14.5	30×23×14.5	35×35×16.5
行程	360 ° endless		360 ° endless
最高負載	100	250	250	500
最高推力（Ncm）	0.4	1.5	1.5	2.5
最高速率@300 K （mm/s）	10 °/s	3 °/s	3 °/s	10 °/s
位置傳感	Resistive Sensor		Resistive Sensor
傳感量程	270 °	320 °	320 °
傳感器分辨率	10 m°		10 m°
傳感器重複精度（µm）	50 m°		50 m°
驅動電壓	Max. 200 V		Max. 200 V
電學插針	Drive - 2 pins Sensor - 3 pins	Drive - 2 pins Sensor - 3 pins	Drive - 2 pins Sensor - 3 pins
重量	10 g	24 g	24 g	45 g

注：主體材質-ULT和UHULT 版本為 BeCu，其餘PureT；線纜材質-碳青雙絞線，長20m；

針腳材質- UHV版本為Peek，BeCu，其餘為玻璃纖維填充；

極低溫線性壓電旋轉台Rotatorxx-(optic)尺寸圖：
