產品概述

ZVI-FT係列氣浮主動隔振平台特點

• 空氣彈簧支撐

• 6自由度主動隔振

• 主動隔振帶寬低至0.8Hz起

• 台麵振動低至VC-G

• 標品負載支持700-7500KG

• 水平向電機峰值推力高達20N

• 總體規格（長、寬、高）多種規格可選

• 核心控製係統全部自研

• 核心部件國產化

技術指標

• 主動隔振帶寬：0.8-150Hz
• 台麵穩定性： ≤±8um

• 傳遞率： ≤-10dB@2Hz， ≤-25dB@5Hz， ≤-35dB@10Hz， ≤-40dB@20Hz

• 水平向電機峰值推力高達1280N

• 係統支持最大功率1500W

• 台麵平麵度： NTBP：0.02-0.05mm/600mm ×600mm

NTBK：0.1mm/600mm ×600mm

大理石台麵：0級、 1級、2級、3級可選（GB/T20428-2006）

• 台麵厚度： 100/200/300mm
• 孔徑：可定製孔徑
• 孔距：可定製孔距或特殊位置打孔

• 標品單腿最大承載能力： 1800Kg

命名規則

選型表：（M、K、O參考具體台麵信息）

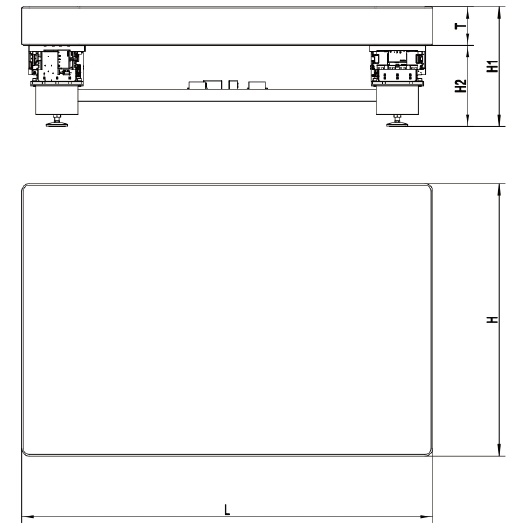

尺寸圖

ZVI-FT係列氣浮主動隔振平台
